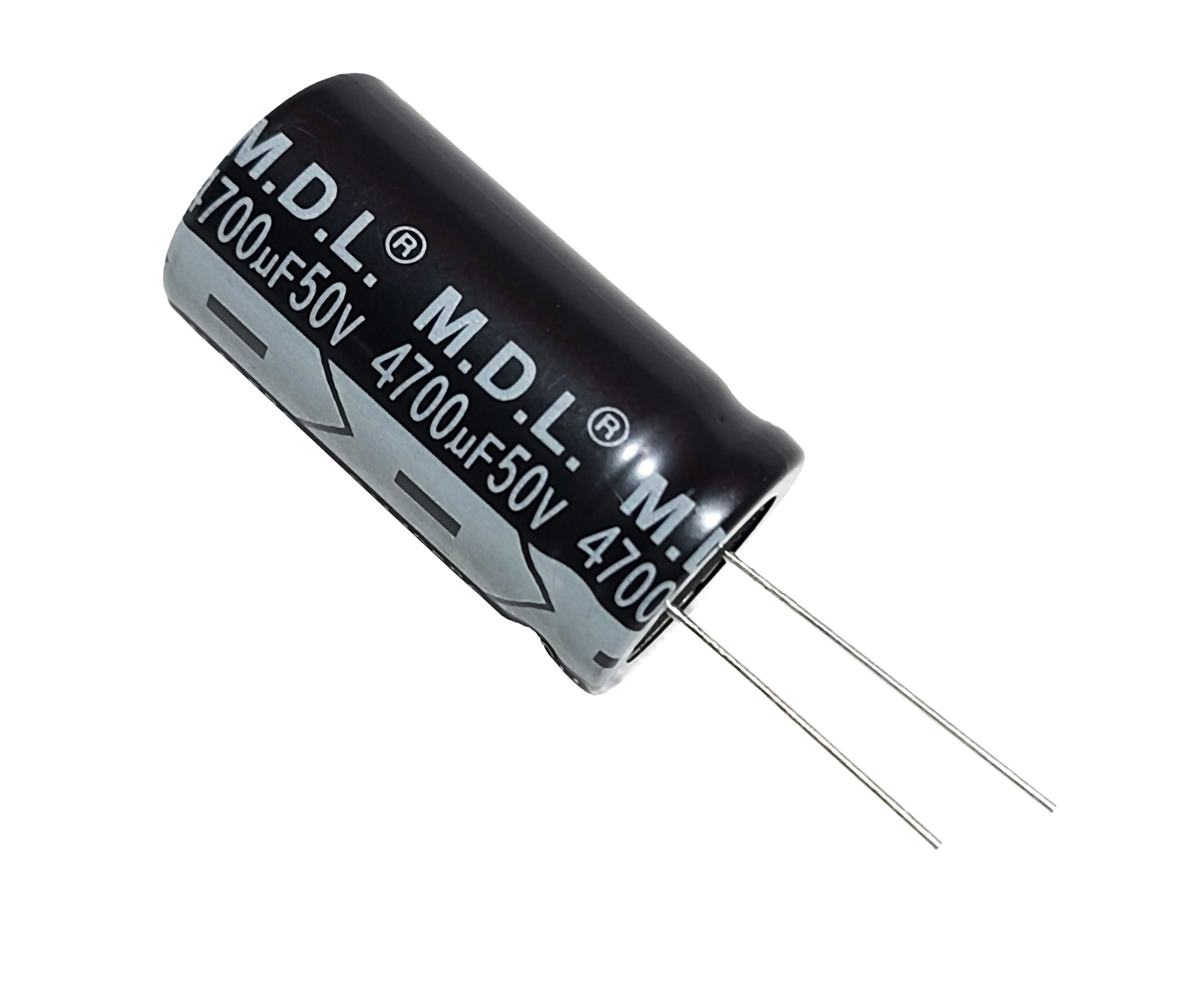

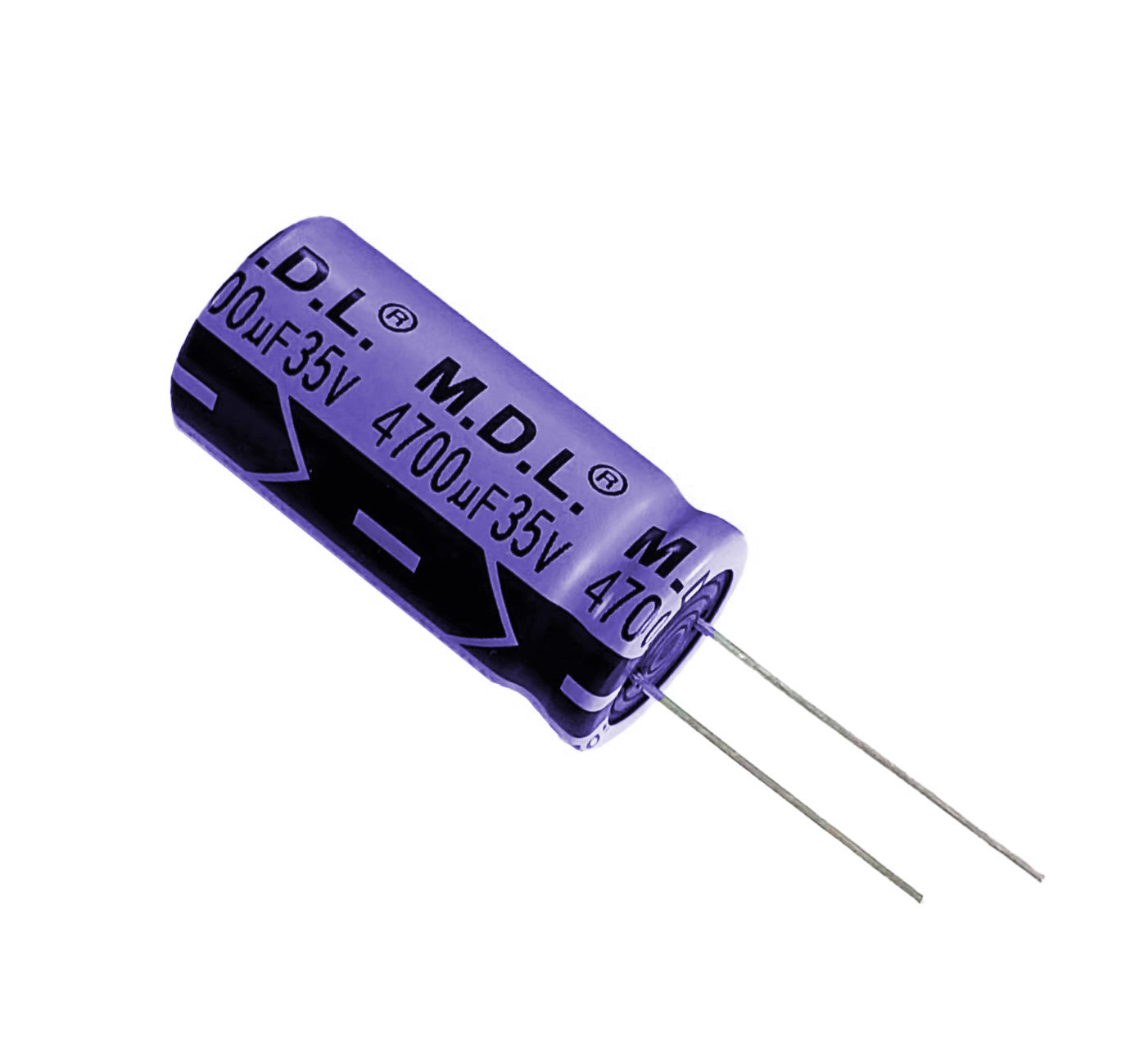

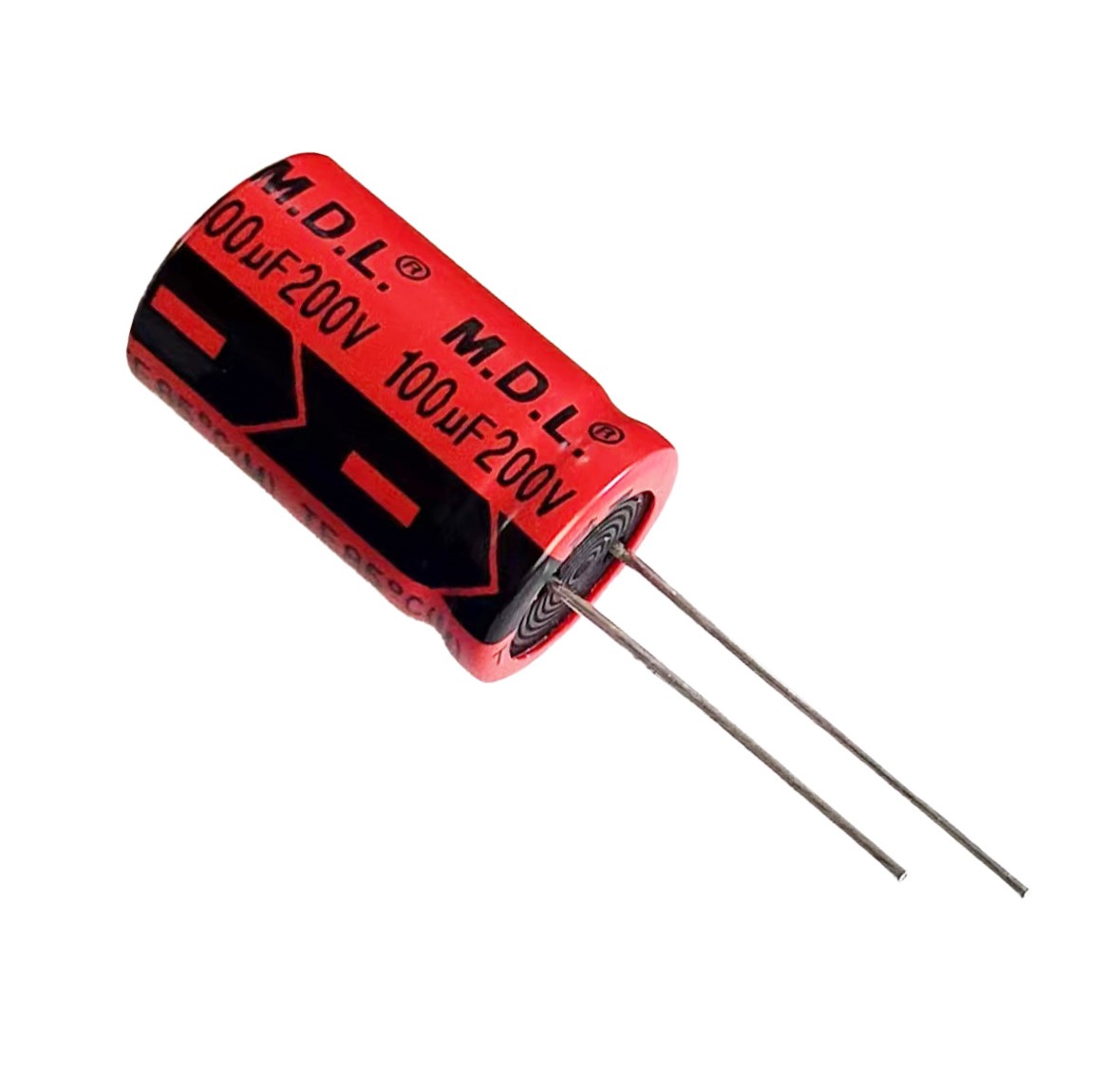

M.D.L. GS Series  Polarized Radial Lead Electrolytic Capacitor -40°C ~ +85°C

The GS Series is an 85°C radial type aluminum electrolytic capacitor using aluminum foil and electrolyte selected for standard operating temperatures. It provides stable electrical performance and good cost efficiency for general electronic equipment and standard operating environments.

M.D.L. GS Series  Polarized Radial Lead Electrolytic Capacitor -40°C ~ +85°C

The GS Series features a standard 85°C design and uses aluminum foil, electrolyte, and related materials selected for standard operating temperatures, providing stable and reliable electrical performance under normal operating conditions.

Compared with the 105°C series, the 85°C series uses materials suited to standard operating temperatures and therefore offers better cost efficiency. For applications with lower operating temperatures that do not require the higher temperature capability of the 105°C series, the GS Series provides a practical balance of reliable performance and cost efficiency.

The GS Series is suitable for power supplies, lighting equipment, control systems, and various general electronic applications.








M.D.L. GS Series  Polarized Radial Lead Electrolytic Capacitor -40°C ~ +85°C

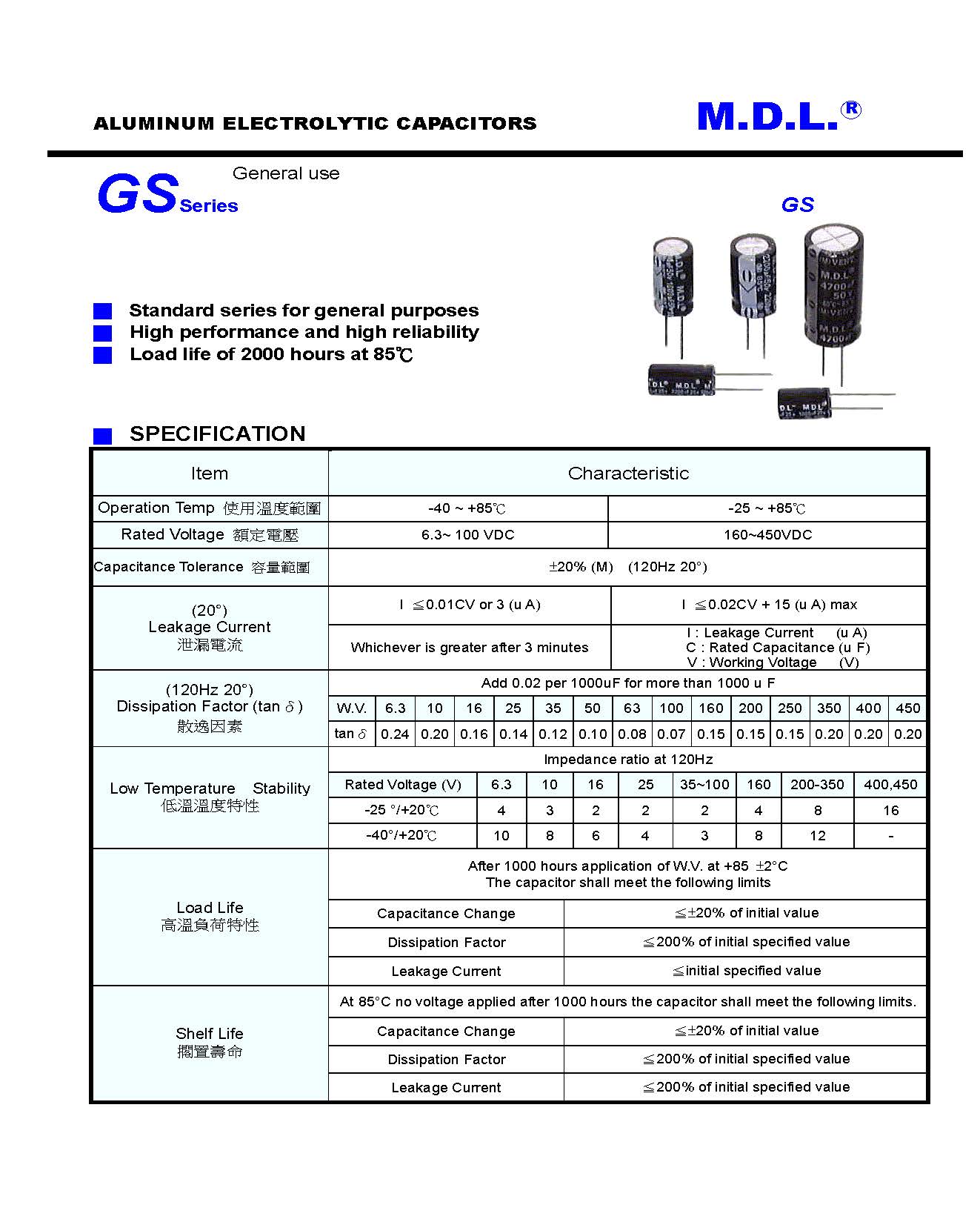

█  SPECIFICATION
Item Characteristic
 Operation Temp  -40 ~ +85℃ -25 ~ +85℃
Rated Voltage  6.3~ 100 VDC 160~450VDC
   Capacitance Tolerance  ±20% (M)  (120Hz 20°)
　 I ≦0.03CV or 4 (u A) I ≦0.03CV + 40 (u A) max
(20°) Whichever is greater after 3 minutes   I : Leakage Current   (u A)
Leakage Current   C : Rated Capacitance (u F)
　   V : Working Voltage   (V)
(20°) W.V. 6.3 10 16 25 35 50 63 100 160 200 250 350 400 450
     Surge Voltage  S.V 8 13 20 32 44 63 79 125 200 250 300 400 450 500
     (120Hz 20°)         Dissipation Factor (tanδ) Add 0.02 per 1000uF for more than 1000 u F
W.V. 6.3 10 16 25 35 50 63 100 160 200 250 350 400 450
tanδ 0.28 0.2 0.2 0.16 0.14 0.12 0.1 0.08 0.2 0.2 0.2 0.24 0.24 0.24
Low Temperature  Stability Impedance ratio at 120Hz
Rated Voltage (V) 6.3 10 16 25 35~100 160~250 350~450
-25 °/+20℃ 4 3 2 2 2 8 12
-40°/+20℃ 10 8 6 4 3 　 　
Load Life After 2000 hours application of W.V. at +85 ±2°C
The capacitor shall meet the following limits
 Capacitance Change  ≦±20% of initial value
 Dissipation Factor  ≦200% of initial specified value
 Leakage Current  ≦initial specified value
Shelf Life At 85°C no voltage applied after 500 hours the capacitor shall meet the following limits.
 Capacitance Change  ≦±20% of initial value
 Dissipation Factor  ≦200% of initial specified value
 Leakage Current  ≦200% of initial specified value

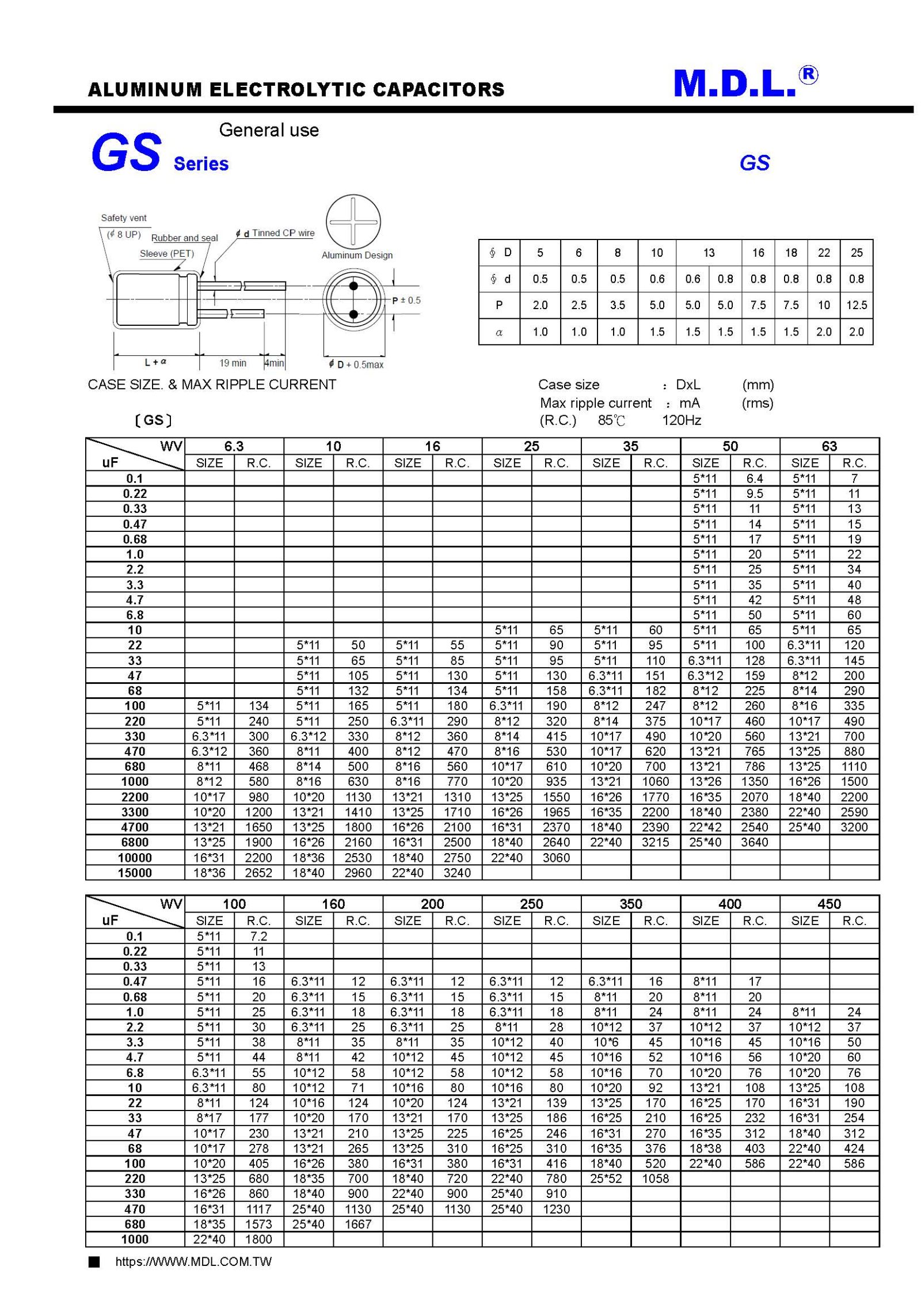

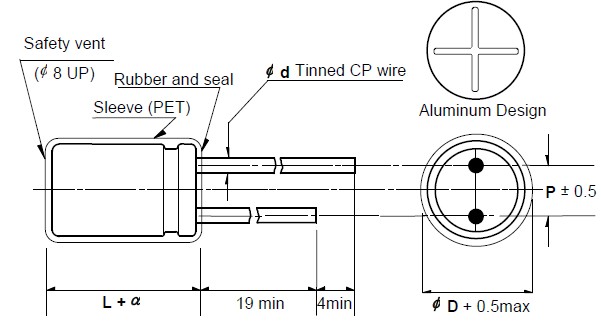

CASE SIZE. & MAX RIPPLE CURRENT                                    Case size                   ：DxL   (mm)
                                                                       Max ripple current ：mA    (rms)
   〔GS〕Series                                                      (R.C.)   85℃     120Hz
W.V. 6.3 10 16 25 35 50 63
Cap / uF SIZE R.C. SIZE R.C. SIZE R.C. SIZE R.C. SIZE R.C. SIZE R.C. SIZE R.C.
0.1 　 　 　 　 　 　 　 　 　 　 5*11 6.4 5*11 7
0.22 　 　 　 　 　 　 　 　 　 　 5*11 9.5 5*11 11
0.33 　 　 　 　 　 　 　 　 　 　 5*11 11 5*11 13
0.47 　 　 　 　 　 　 　 　 　 　 5*11 14 5*11 15
0.68 　 　 　 　 　 　 　 　 　 　 5*11 17 5*11 19
1 　 　 　 　 　 　 　 　 　 　 5*11 20 5*11 22
2.2 　 　 　 　 　 　 　 　 　 　 5*11 25 5*11 34
3.3 　 　 　 　 　 　 　 　 　 　 5*11 35 5*11 40
4.7 　 　 　 　 　 　 　 　 　 　 5*11 42 5*11 48
6.8 　 　 　 　 　 　 　 　 　 　 5*11 50 5*11 60
10 　 　 　 　 　 　 5*11 65 5*11 60 5*11 65 5*11 65
22 　 　 5*11 50 5*11 55 5*11 90 5*11 95 5*11 100 6.3*11 120
33 　 　 5*11 65 5*11 85 5*11 95 5*11 110 6.3*11 128 6.3*11 145
47 　 　 5*11 105 5*11 130 5*11 130 6.3*11 151 6.3*11 159 8*12 200
68 　 　 5*11 132 5*11 134 5*11 158 6.3*11 182 8*12 225 8*14 290
100 5*11 134 5*11 165 5*11 180 6.3*11 190 8*12 247 8*12 260 8*16 335
220 5*11 240 5*11 250 6.3*11 290 8*12 320 8*14 375 10*17 460 10*17 490
330 6.3*11 300 6.3*11 330 8*12 360 8*14 415 10*17 490 10*20 560 13*21 700
470 6.3*12 360 8*11 400 8*12 470 8*16 530 10*17 620 13*21 765 13*25 880
680 8*11 468 8*14 500 8*16 560 10*17 610 10*20 700 13*21 786 13*25 1110
1000 8*12 580 8*16 630 8*16 770 10*20 935 13*21 1060 13*26 1350 16*26 1500
2200 10*17 980 10*20 1130 13*21 1310 13*25 1550 16*26 1770 16*35 2070 18*40 2200
3300 10*20 1200 13*21 1410 13*25 1710 16*26 1965 16*35 2200 18*40 2380 22*40 2590
4700 13*21 1650 13*25 1800 16*26 2100 16*31 2370 18*40 2390 22*42 2540 25*40 3200
6800 13*25 1900 16*26 2160 16*31 2500 18*40 2640 22*40 3215 25*40 3640 　 　
10000 16*31 2200 18*36 2530 18*40 2750 22*40 3060 　 　 　 　 　 　
15000 18*36 2652 18*40 2960 22*40 3240 　 　 　 　 　 　 　 　

W.V. 100 160 200 250 350 400 450
Cap / uF SIZE R.C. SIZE R.C. SIZE R.C. SIZE R.C. SIZE R.C. SIZE R.C. SIZE R.C.
0.1 5*11 7.2 　 　 　 　 　 　 　 　 　 　 　 　
0.22 5*11 11 　 　 　 　 　 　 　 　 　 　 　 　
0.33 5*11 13 　 　 　 　 　 　 　 　 　 　 　 　
0.47 5*11 16 6.3*11 12 6.3*11 12 6.3*11 12 6.3*11 16 8*11 17 　 　
0.68 5*11 20 6.3*11 15 6.3*11 15 6.3*11 15 8*11 20 8*11 20 　 　
1 5*11 25 6.3*11 18 6.3*11 18 6.3*11 18 8*11 24 8*11 24 8*11 24
2.2 5*11 30 6.3*11 25 6.3*11 25 8*11 28 10*12 37 10*12 37 10*12 37
3.3 5*11 38 8*11 35 8*11 35 10*12 40 10*6 45 10*16 45 10*16 50
4.7 5*11 44 8*11 42 10*12 45 10*12 45 10*16 52 10*16 56 10*20 60
6.8 6.3*11 55 10*12 58 10*12 58 10*12 58 10*16 70 10*20 76 10*20 76
10 6.3*11 80 10*12 71 10*16 80 10*16 80 10*20 92 13*21 108 13*25 108
22 8*11 124 10*16 124 10*20 124 13*21 139 13*25 170 16*25 170 16*31 190
33 8*17 177 10*20 170 13*21 170 13*25 186 16*25 210 16*25 232 16*31 254
47 10*17 230 13*21 210 13*25 225 16*25 246 16*31 270 16*35 312 18*40 312
68 10*17 278 13*21 265 13*25 310 16*25 310 16*35 376 18*38 403 22*40 424
100 10*20 405 16*26 380 16*31 380 16*31 416 18*40 520 22*40 586 22*40 586
220 13*25 680 18*35 700 18*40 720 22*40 780 25*52 1058 　 　 　 　
330 16*26 860 18*40 900 22*40 900 25*40 910 　 　 　 　 　 　
470 16*31 1117 25*40 1130 25*40 1130 25*40 1230 　 　 　 　 　 　
680 18*35 1573 25*40 1667 　 　 　 　 　 　 　 　 　 　
1000 22*40 1800 　 　 　 　 　 　 　 　 　 　 　 　



  • Standard 85°C design
  • Aluminum foil selected for general-purpose applications
  • Electrolyte selected for standard operating temperatures
  • Stable and reliable electrical performance
  • Good cost efficiency
  • Radial lead construction for PCB mounting
  • Suitable for standard operating temperature environments
  • Suitable for power supplies, lighting, control, and general electronic applications
  • Better cost efficiency compared with the 105°C series
