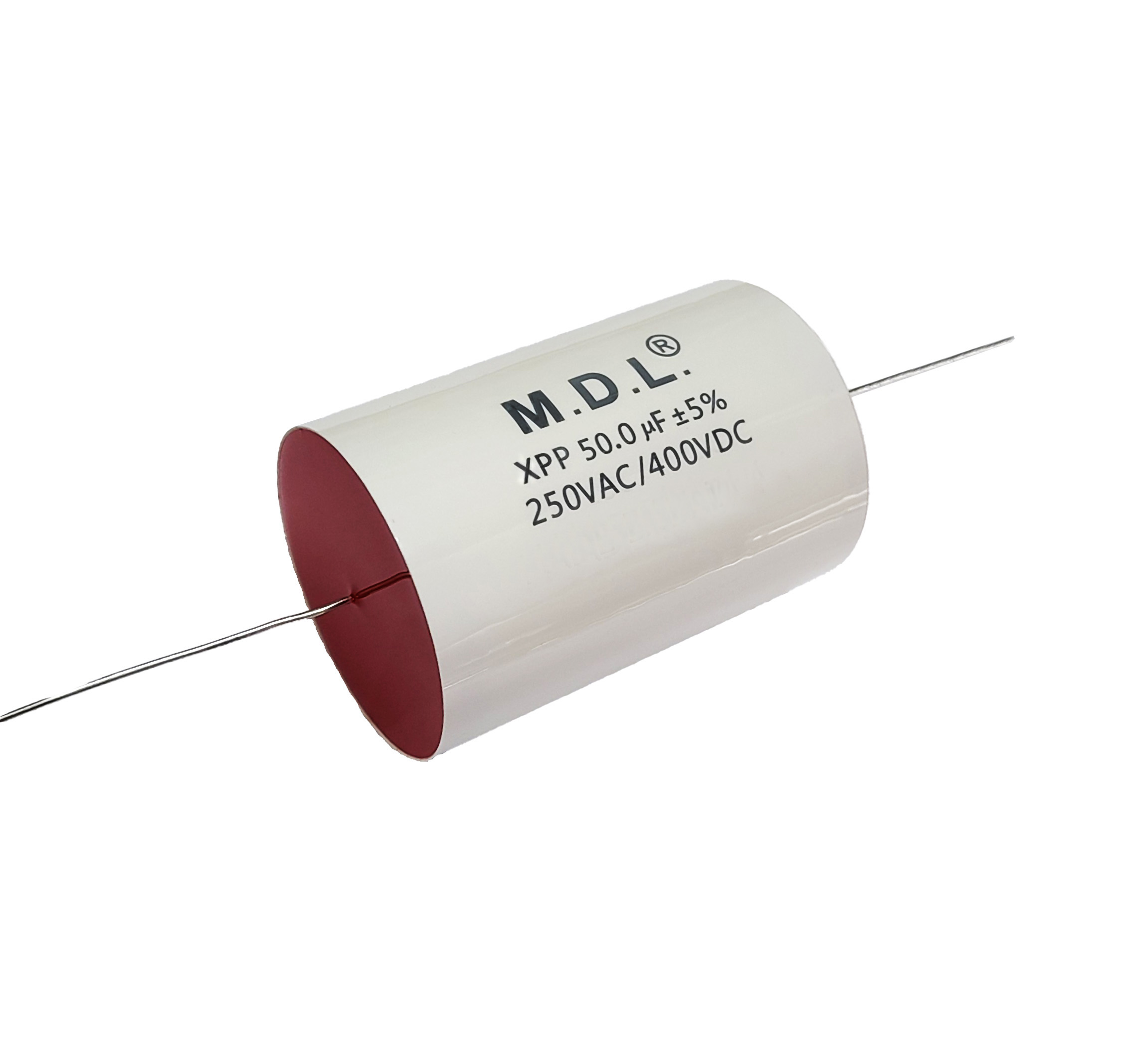

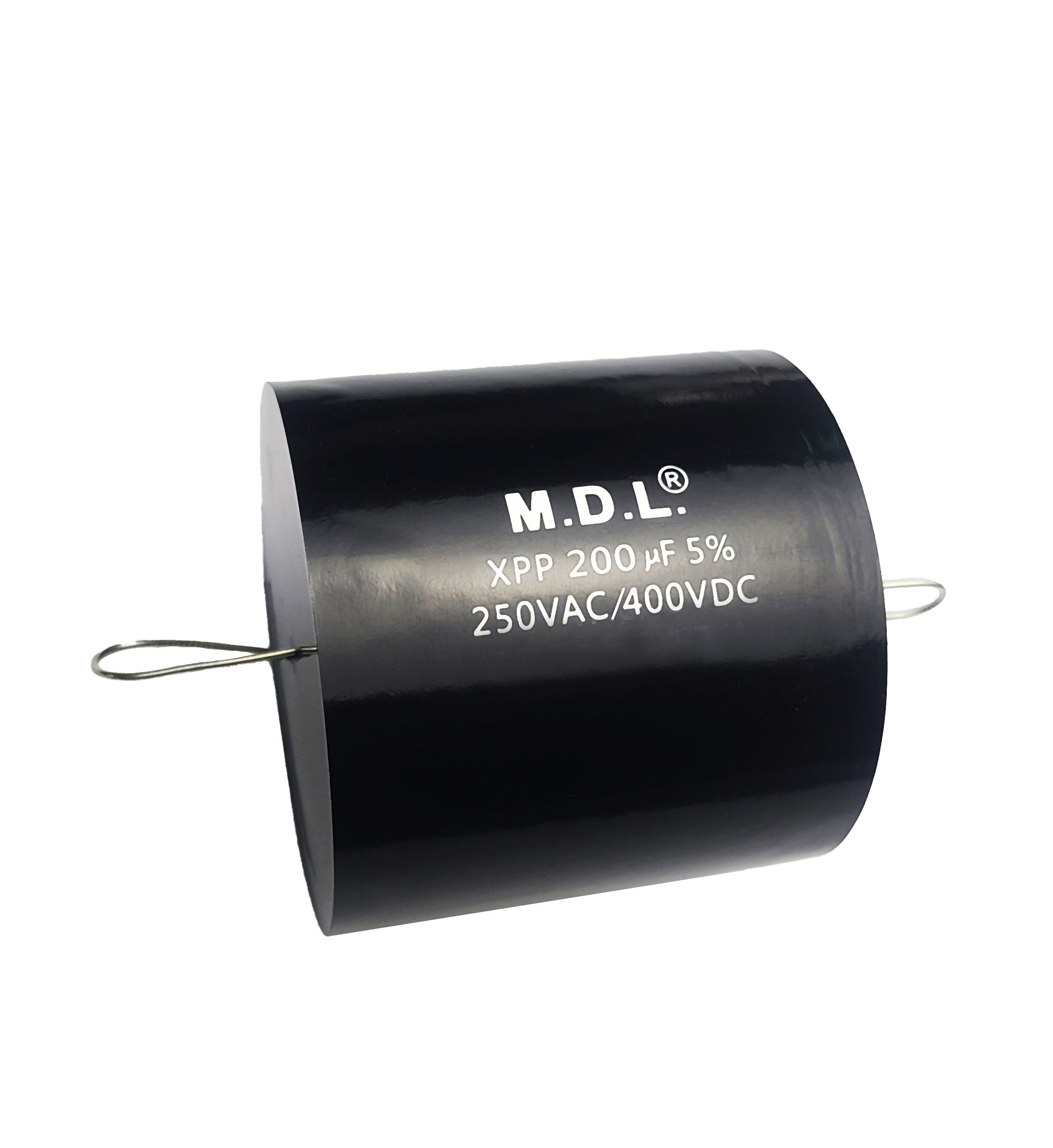

XPP 系列 金屬化聚丙烯薄膜電容器,無感
XPP Series Metallized Polypropylene Film Capacitors , Non-Inductive
M.D.L. 的XPP系列 Metallized Polypropylene Film Capacitors 採用最先進的技術和優質材料製造，有高介電常數、低介電損耗,經過精密的工藝流程和嚴格的品質控制，確保產品性能穩定且持久耐用，我們致力於提供高品質、可靠性和優異性能的電容器。這些電容器具有以下優勢：
高頻率性能：我們的電容器特別設計用於分頻器應用，具有卓越的高頻率性能，確保在音訊或通訊系統中獲得清晰、精確的信號處理。
低損耗：Metallized Polypropylene Film Capacitors 的低損耗特性使其成為高效能和能耗節約的選擇，同時有助於減少熱能產生和溫度上升。
高耐壓：我們的電容器提供多種耐壓選擇，確保在各種工作條件下穩定運行，同時保護您的電路免受電壓波動的影響。
優異的溫度特性：Metallized Polypropylene Film Capacitors 具有廣泛的工作溫度範圍，適用於各種氛圍和環境條件，無論是極端高溫還是極端低溫環境下，都能穩定運行。
長壽命：通過優質的材料和精心設計，我們的電容器具有卓越的耐用性和長期可靠性，能夠滿足您對產品壽命的要求。

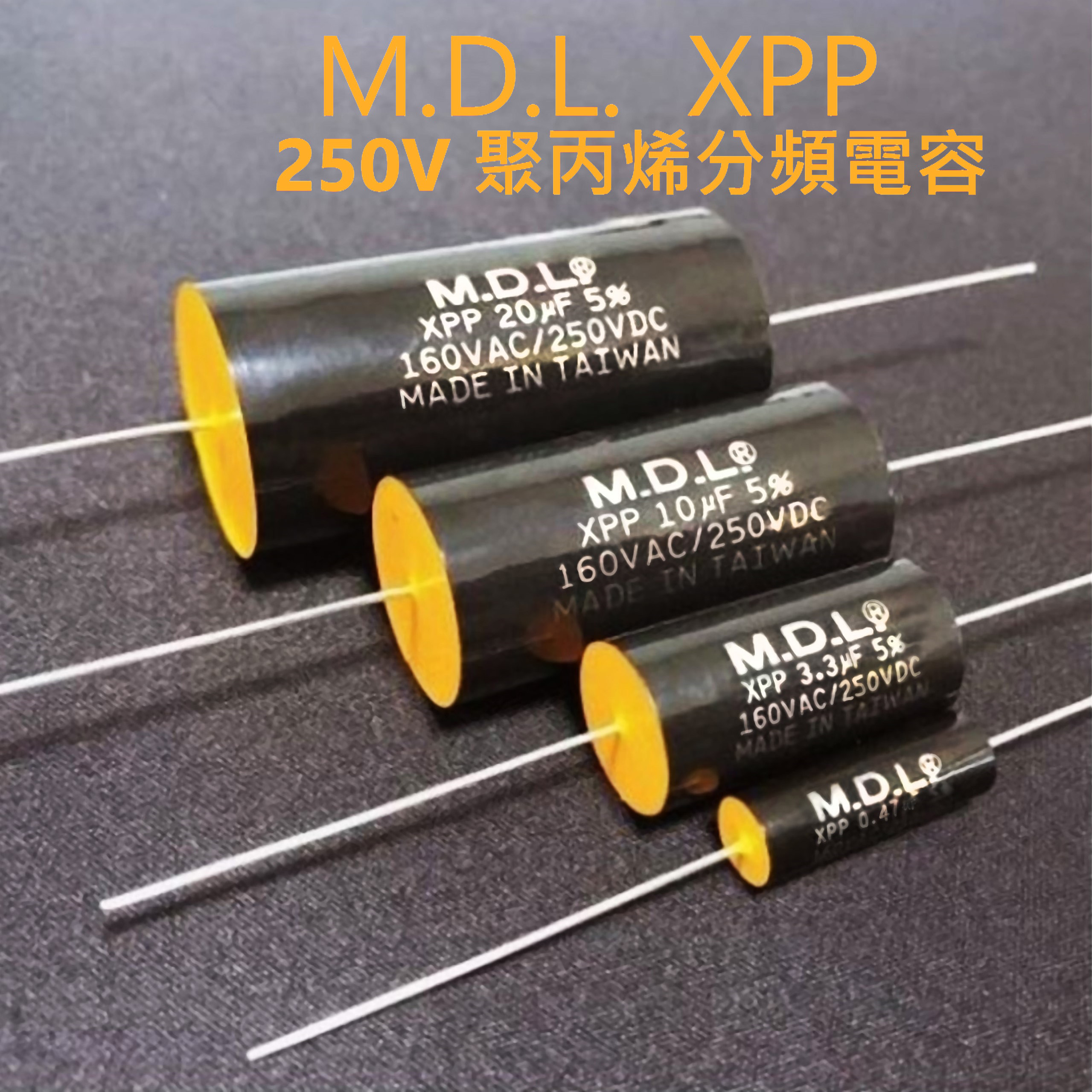

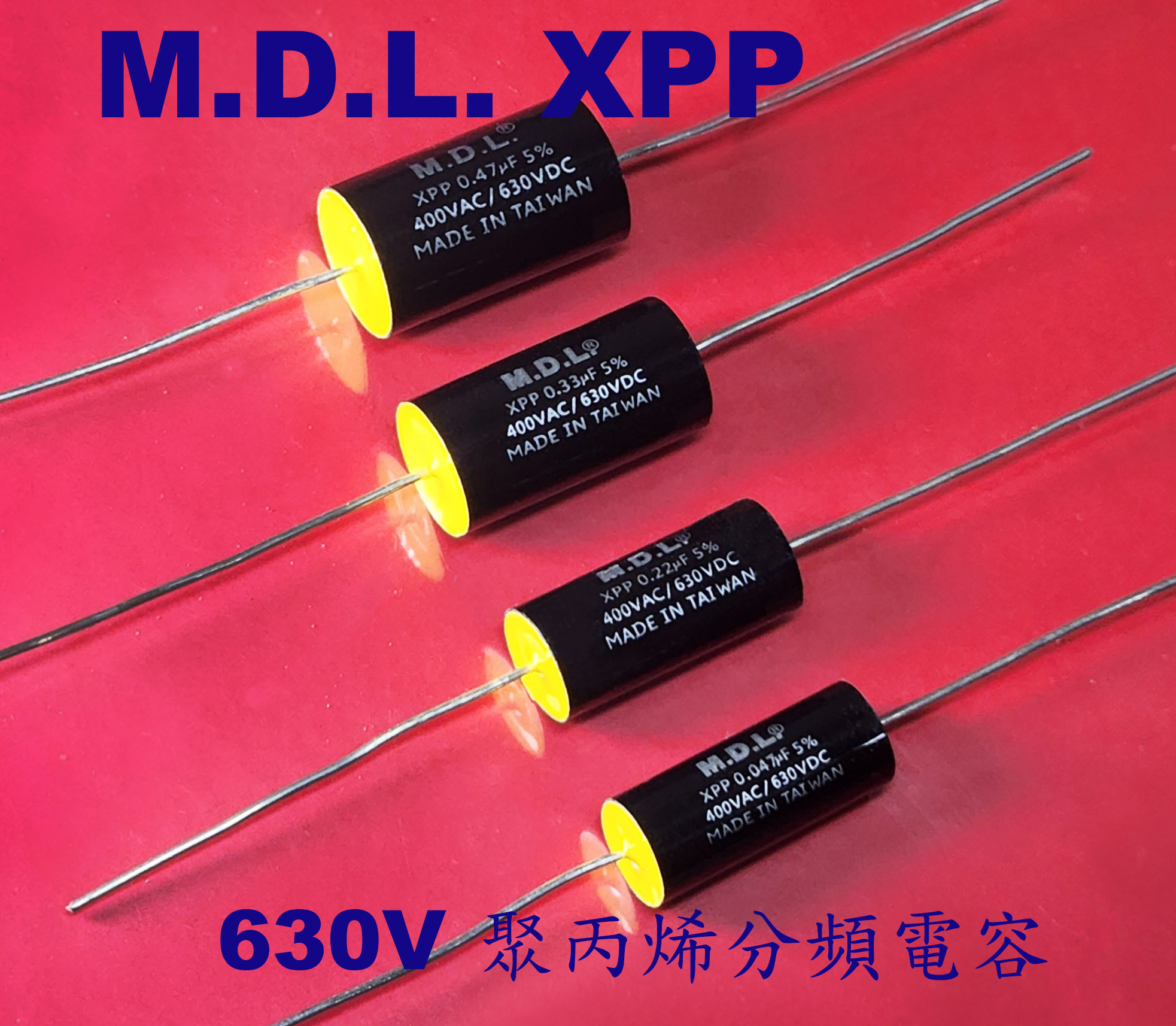

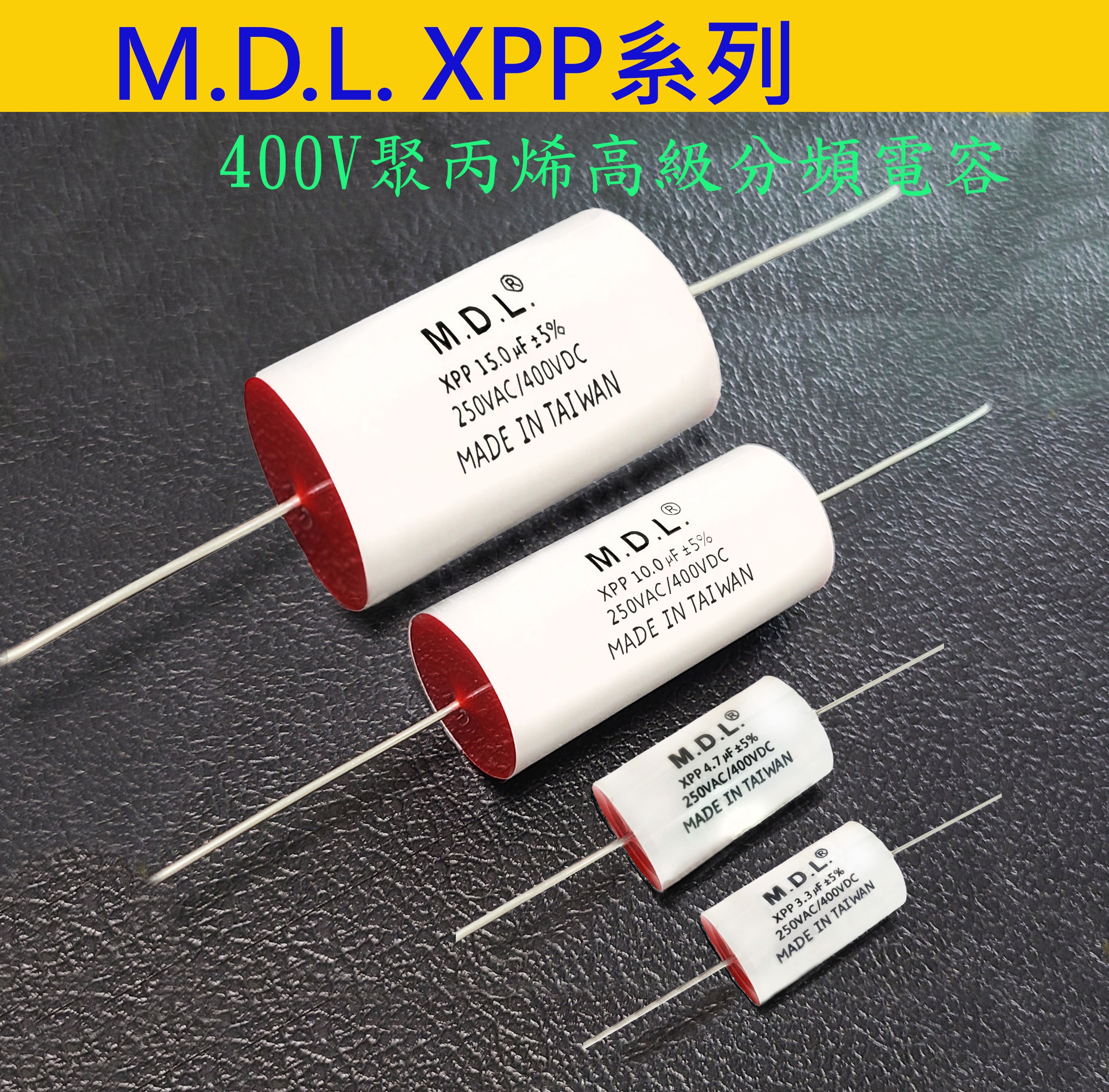

XPP系列電容是由M.D.L.推出的高品質金屬化聚丙烯薄膜電容器，採用了低阻值高性能膜料和鍍錫銅線為原材料，品質優良.外觀精美，新產品在聲音上非常有質感，高頻柔順.中頻飽滿.適用於HIFI音響，汽車喇叭，大功率音響分頻器等。
工作電壓 : 250VDC - 800VDC
- 產品說明
- 產品規格
- 產品特色
產品說明
XPP 系列 金屬化聚丙烯膜電容器的應用
- 音頻分頻器：XPP 系列 廣泛用於音頻分頻器，以低損耗特性使其成為高效能和能耗節約特性,在分離低音、中音和高音上，從而改善音質。
- 高精度濾波器：XPP 系列 可用於製造高精度濾波器，以消除干擾和噪聲。
- 音頻設備：XPP 系列 可用於音頻設備，如功率放大器、揚聲器和耳機，以提高音質和可靠性。
- 通信設備：XPP 系列 可用於通信設備，如無線電接收機、無線電發射機和衛星接收機，以提高性能和可靠性。
- 音響系統：XPP 系列 可用於音響系統，如家庭影院和專業音響系統，以提高音質和可靠性。
產品規格
XPP 系列 金屬化聚丙烯薄膜電容器,無感
XPP Series Metallized Polypropylene Film Capacitors
♦ 1) Dimensions(外觀型式) :
XPP Series Metallized Polypropylene Film Capacitors
MAX SIZE 最大尺寸(D x L) Unit : mm
| CAPACITANCE | 100 VDC | 250 VDC | 400VDC | 630VDC | ||||||||
| MFD / uF | D±2 | L±2 | ø d | D±2 | L±2 | ø d | D±2 | L±2 | ø d | D±2 | L±2 | ø d |
| 0.01 | 5 | 15 | 0.6 | 5 | 15 | 0.6 | 5 | 15 | 0.6 | 5 | 15 | 0.6 |
| 0.033 | 5 | 15 | 0.6 | 5 | 15 | 0.6 | 5 | 15 | 0.6 | 6 | 21 | 0.6 |
| 0.047 | 5.5 | 15 | 0.6 | 5.5 | 15 | 0.6 | 5.5 | 15 | 0.6 | 9 | 21 | 0.8 |
| 0.068 | 6.5 | 15 | 0.6 | 5.5 | 15 | 0.6 | 6.5 | 15 | 0.6 | 9.5 | 21 | 0.8 |
| 0.1 | 5.5 | 15 | 0.6 | 6 | 14 | 0.6 | 11 | 21 | 0.8 | 9 | 25 | 0.8 |
| 0.22 | 7.5 | 15 | 0.8 | 9 | 15 | 0.8 | 8 | 20 | 0.8 | 12.5 | 25 | 0.8 |
| 0.33 | 7 | 20 | 0.8 | 8 | 20 | 0.8 | 9.5 | 20 | 0.8 | 13 | 32 | 0.8 |
| 0.47 | 8 | 20 | 0.8 | 8 | 24 | 0.8 | 13 | 21 | 0.8 | 15 | 32 | 0.8 |
| 0.68 | 9 | 20 | 0.8 | 9 | 25 | 0.8 | 11 | 25 | 0.8 | 18 | 32 | 0.8 |
| 1 | 8 | 32 | 0.8 | 10 | 31 | 0.8 | 14 | 26 | 0.8 | 21 | 32 | 1.0 |
| 1.5 | 9 | 32 | 0.8 | 12 | 31 | 0.8 | 14 | 31 | 0.8 | 21 | 46 | 1.0 |
| 2.2 | 11 | 32 | 0.8 | 14 | 31 | 0.8 | 15 | 36 | 0.8 | 25 | 46 | 1.0 |
| 2.7 | 12 | 32 | 0.8 | 15 | 31 | 0.8 | 17 | 36 | 0.8 | 28 | 46 | 1.0 |
| 3.3 | 13 | 32 | 0.8 | 16 | 31 | 0.8 | 18 | 36 | 0.8 | 31 | 46 | 1.0 |
| 3.9 | 14 | 32 | 0.8 | 17 | 31 | 0.8 | 20 | 36 | 1.0 | 30 | 56 | 1.0 |
| 4.7 | 15.5 | 32 | 0.8 | 19 | 31 | 0.8 | 22 | 36 | 1.0 | 32 | 56 | 1.0 |
| 5.6 | 16 | 36 | 0.8 | 19 | 35 | 0.8 | 20 | 46 | 1.0 | 35 | 56 | 1.0 |
| 6.8 | 17 | 36 | 0.8 | 21 | 35 | 1.0 | 22 | 46 | 1.0 | 39 | 56 | 1.0 |
| 7.5 | 18 | 36 | 0.8 | 20 | 46 | 1.0 | 23 | 46 | 1.0 | 39 | 61 | 1.0 |
| 8.2 | 19 | 36 | 0.8 | 20 | 45 | 1.0 | 24 | 46 | 1.0 | 40 | 61 | 1.0 |
| 10 | 18 | 46 | 1.0 | 22 | 45 | 1.0 | 27 | 46 | 1.0 | 42 | 66 | 1.0 |
| 12 | 20 | 46 | 1.0 | 25 | 45 | 1.0 | 29 | 46 | 1.0 | 46 | 66 | 1.0 |
| 15 | 22 | 46 | 1.0 | 24 | 55 | 1.0 | 32 | 46 | 1.0 | 40 | 106 | 1.0 |
| 18 | 24 | 46 | 1.0 | 26.5 | 56 | 1.0 | 32 | 56 | 1.0 | 43 | 106 | 1.0 |
| 22 | 23.5 | 56 | 1.0 | 29 | 56 | 1.0 | 35 | 56 | 1.0 | 48 | 106 | 1.0 |
| 33 | 29 | 56 | 1.0 | 34 | 61 | 1.0 | 40 | 58 | 1.0 | |||
| 39 | 29.5 | 61 | 1.0 | 37 | 61 | 1.0 | 42 | 68 | 1.0 | |||
| 47 | 32 | 61 | 1.0 | 40 | 61 | 1.0 | 47 | 68 | 1.0 | |||
| 56 | 35 | 61 | 1.0 | 44 | 61 | 1.0 | 51 | 68 | 1.0 | |||
| 68 | 39 | 61 | 1.0 | 46 | 66 | 1.0 | 55 | 68 | 1.0 | |||
| 82 | 42 | 61 | 1.0 | 48 | 71 | 1.0 | 59 | 68 | 1.0 | |||
| 100 | 45 | 66 | 1.0 | 49 | 81 | 1.0 | 61 | 78 | 1.0 | |||
| 120 | 49 | 66 | 1.0 | 49 | 66 | 1.0 | 66 | 78 | 1.0 | |||
| 150 | 42.5 | 81 | 1.0 | 42.5 | 81 | 1.0 | 69 | 88 | 1.0 | |||
| 180 | 46.5 | 81 | 1.0 | 46.5 | 81 | 1.0 | 76 | 88 | 1.0 | |||
♦ 2) Specifications(產品特性):
(a) Capacitance tolerance (容量誤差) ：± 10%(K) or ± 5%(J) at 1K HZ
(b) Dissipation factor(最大損失角) ：C < 47uF ： 0.075% Max at 1KHz 25℃
47 μF ≤ C < 100μF ： 0.3% Max at 1KHz 25℃
100 μF ≤ C < 150μF : 0.8% Max at 1KHz 25℃
C ≧ 150μF : 1.5% Max at 1KHz 25℃
(c) Temperature range(工作溫度範圍 ) ：- 40 ºC to +85 ºC
(d) Insulation Resistance(絕緣值) ： C ≤ 0.33μF， I.R. ≥ 9000 Mega-Ohm (at 20 ºC, 1min)
C > 0.33μF , I.R ≥ 7500 Mega-Ohm (at 20 ºC, 1min)
(e) Life Test(壽命測試） ：150% of rated working voltage at 105 ºC for 1,000 hours.
(f) Pull Test (拉力測試）：能夠承受沿引線出口方向 2 公斤的持續拉力，以及在任一 90 度角
方向 1 公斤的持續拉力，持續 60 秒。
測試後，電容器應無損壞跡象，並符合所有電氣要求。
產品特色
不論您是尋找用於專業音響系統、通訊設備、工業控制或其他電子應用的高品質分頻器用電容器，M.D.L.的 Metallized Polypropylene Film Capacitors 都將是您理想的選擇。
可按照客戶需求訂製各種特性規格
