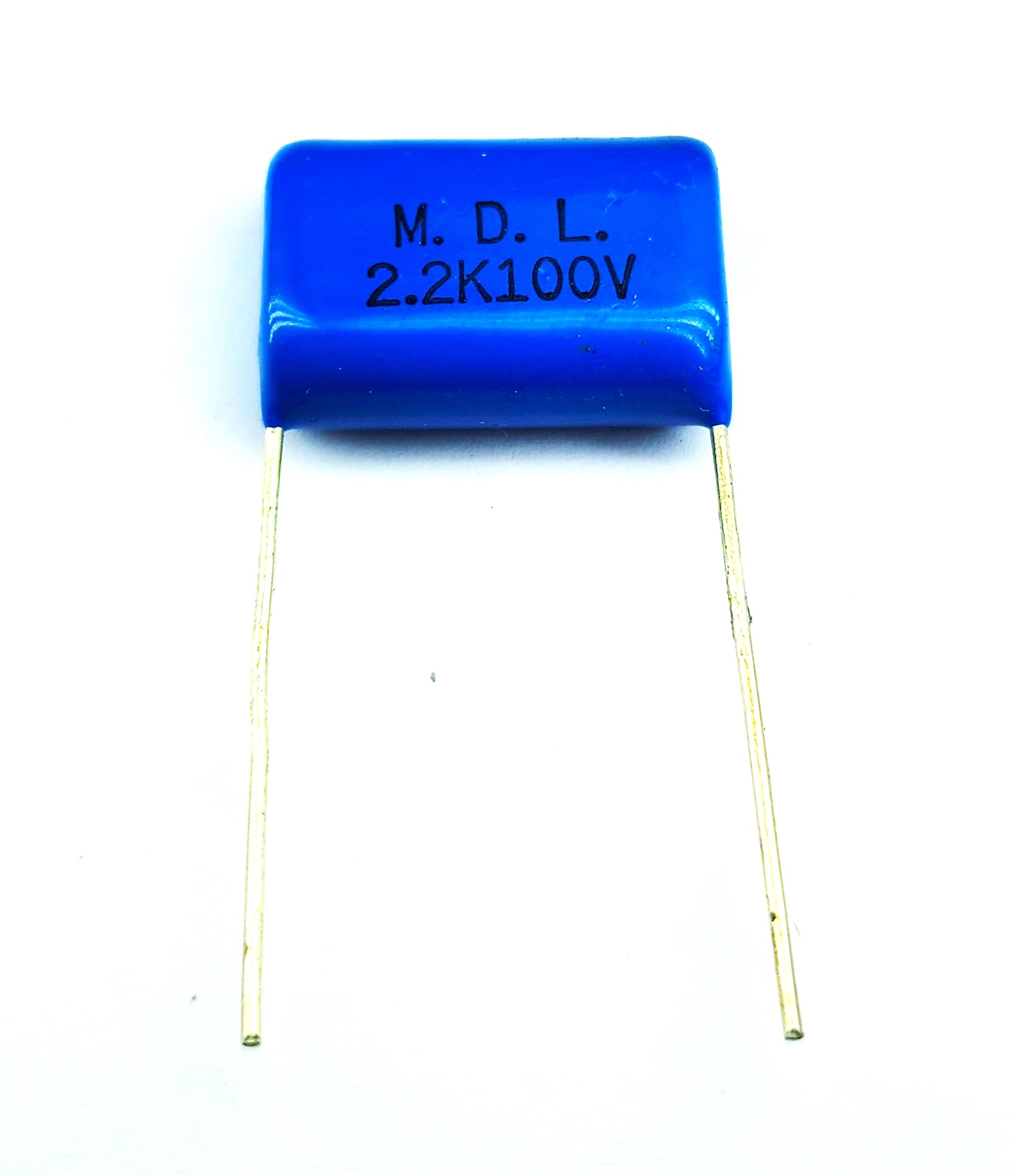

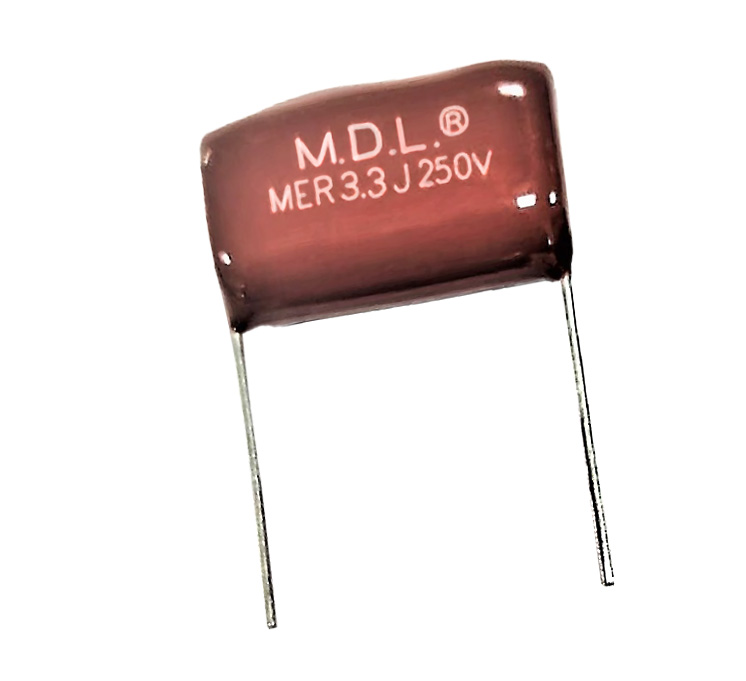

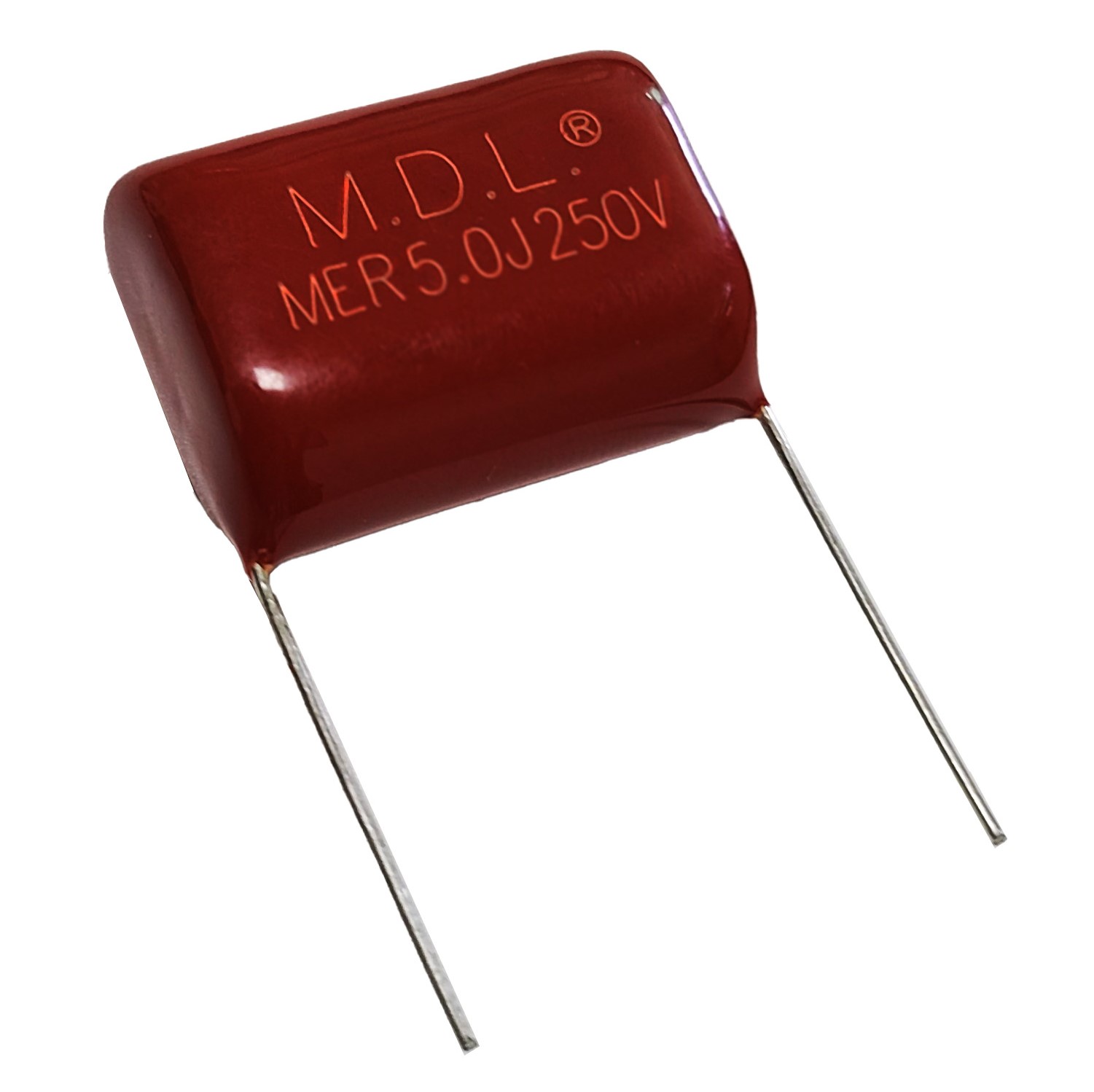

M.D.L. MER 系列 金屬化聚酯(滌淪)薄膜電容器,無感
M.D.L. MER Series Metallized Polyester Film Capacitors,Non-Inductive
M.D.L. MER系列採用與MET、MEF及MEC系列相同的金屬化聚酯薄膜、OFC無氧銅引線及基本捲繞製程。
電容器完成捲繞後經過壓扁成型，採用徑向引線立式設計，外表再以環氧樹脂噴塗或沾漬方式進行絕緣處理。
[ 特別提示】：採用OFC無氧銅引腳，市售低端MER電容一般採用鋁腳或鐵腳，本公司出售的M.D.L.電容全部採用OFC無氧銅引腳生產，刮開引腳的鍍層，或使用磁鐵吸引，即可辨別真假
- 產品說明
- 產品規格
- 產品特色
產品說明
M.D.L. MER 系列 金屬化聚酯(滌淪)薄膜電容器,無感
M.D.L. MER Series Metallized Polyester Film Capacitors,Non-Inductive
MER系列與其他ME系列具有相近的基本電氣特性，主要差異在於外表封裝及安裝方式，而不是產品性能等級。
製造過程先將捲繞完成的電容器芯體壓製成圓扁形，再於外表施加環氧樹脂絕緣層。環氧樹脂可提供表面絕緣及基本外部保護，同時保留較直接、簡潔的立式封裝。
MER採用徑向引線，兩條引線由本體同一側引出。與MEC相比，MER不使用獨立塑膠方盒；選用時可依外型、腳距、安裝空間及封裝需求決定。
主要規格：
- 結構：徑向引線、圓扁型
- 外表處理：環氧樹脂噴塗或沾漬
- 安裝方式：PCB立式安裝
- 工作電壓：100VDC～250VDC
- 工作溫度：−40°C～+105°C
- 引線材料：OFC無氧銅
- 捲繞方式：無感型
主要應用包括：
- 立式安裝的揚聲器分音器
- 音響與音訊濾波電路
- 汽車音響及揚聲器設備
- 通訊與訊號處理設備
- 儀器儀表及工業控制
- 一般印刷電路板與電子設備
產品規格
.jpg)
產品特色
- 與MET、MEF及MEC採用相同材料及基本電氣設計
- 無感型捲繞結構
- 捲繞後壓扁成圓扁型
- 徑向引線、PCB立式安裝
- 環氧樹脂噴塗或沾漬絕緣處理
- 良好的表面絕緣及基本外部保護
- 不使用獨立塑膠方盒，結構簡潔
- 低損耗及穩定電容量
- OFC無氧銅引線
- 100VDC～250VDC工作電壓
- −40°C～+105°C工作溫度
- 可客製容量、公差、尺寸、腳距、顏色、印字及包裝
- 支援M.D.L.品牌、OEM及ODM生產
