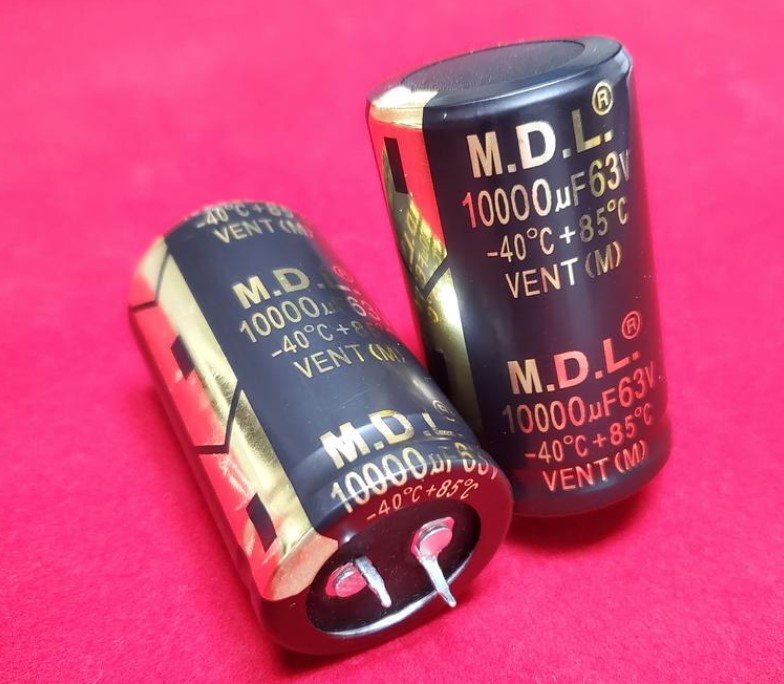

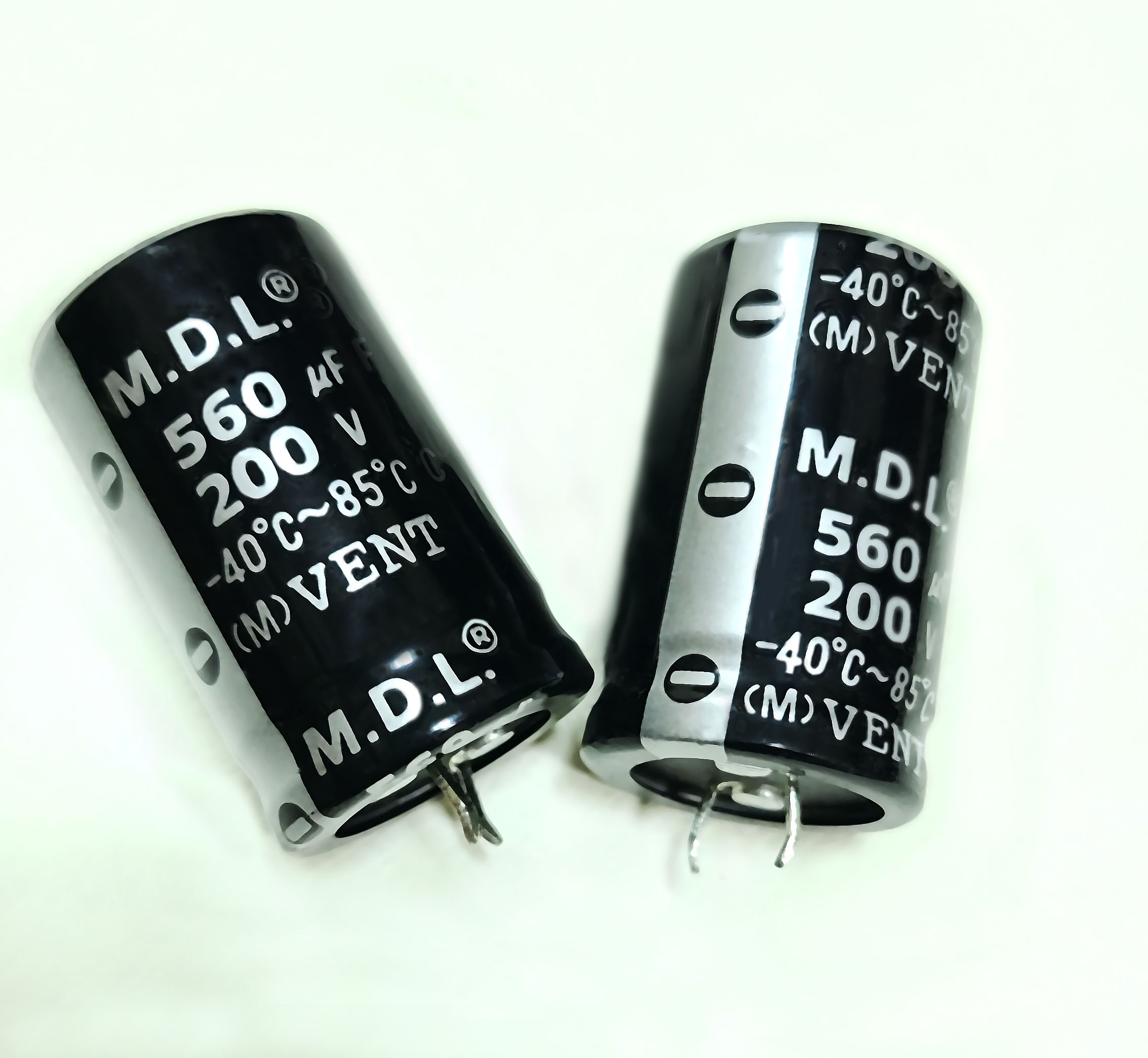

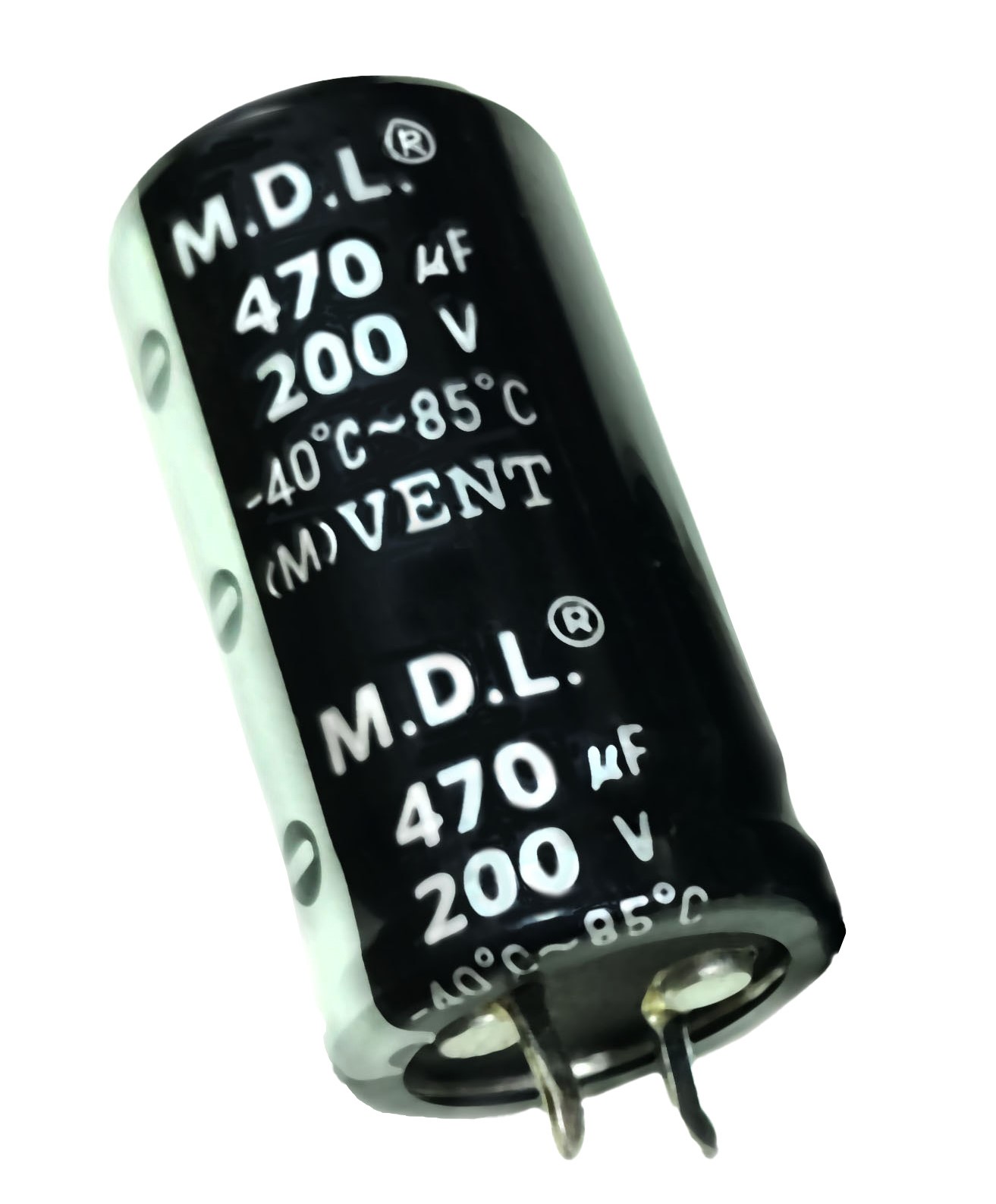

GK 系列 85°C 牛角型(Snap-in)鋁質電解電容器
M.D.L.的 GK系列是專為音響電源濾波、電源供應器及一般功率電子設備設計的85°C牛角型鋁電解電容器。
本系列具有低阻抗、耐高漣波、容量範圍廣及穩定可靠等特性。Snap-in端子可在插入電路板後暫時固定電容器，方便PCB安裝與焊接，適合需要大容量儲能及穩定電源濾波的電路。
- 產品說明
- 產品規格
- 產品特色
產品說明
M.D.L. GK 系列 85°C 牛角型(Snap-in)鋁質電解電容器
GK系列採用符合85°C工作條件的鋁箔、電解液及相關材料，在−40°C～+85°C的溫度範圍內提供穩定的電氣性能。
低阻抗設計有助於降低電容器內部損耗與溫升，提升漣波電流承受能力。大容量特性可有效平滑整流後的電壓、降低電源紋波，並為功率放大器及其他高功率設備提供穩定的能量儲存。
對於不需要105°C耐熱等級的設備，GK系列可兼顧性能、可靠性與成本效益，是一般音響電源及工業電源應用的實用選擇。
主要規格：
- 工作溫度：−40°C～+85°C
- 工作電壓：10VDC～500VDC
- 標稱容量：47μF～20,000μF
- 容量公差：±20%（120Hz、25°C）
- 負載壽命：85°C、2,000小時
主要應用包括：
- Hi-Fi音響及功率放大器電源
- 音響電源平滑與濾波電路
- 開關式及線性電源供應器
- UPS不斷電系統
- 變頻器、轉換器及逆變器
- 工業控制與自動化設備
- 通訊電源及一般功率電子設備
產品規格
GK 系列 85°C 牛角型(Snap-in)鋁質電解電容器

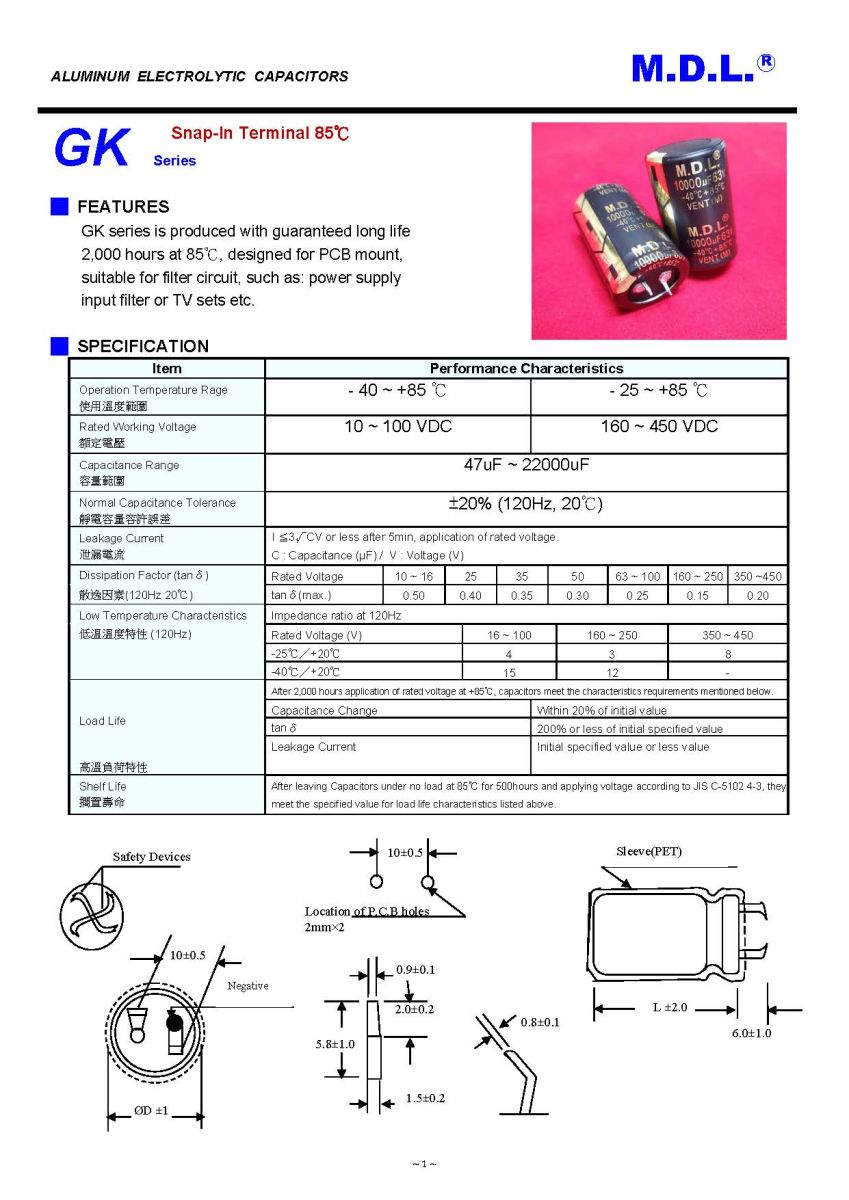

♦1)Dimensions
█ SPECIFICATION
| 項目 | 性能特徵 | ||||||||||
| 使用溫度範圍 | - 40 ~ +85 ℃ | - 25 ~ +85 ℃ | |||||||||
| 額定電壓 | 10 ~ 100 VDC | 160 ~ 450 VDC | |||||||||
| 容量範圍 | 47uF ~ 22000uF | ||||||||||
| 靜電容量容許誤差 | ±20% (120Hz, 20℃) | ||||||||||
| 泄漏電流 | I ≦3√CV or less after 5min, application of rated voltage. | ||||||||||
| C : Capacitance (µF) / V : Voltage (V) | |||||||||||
| 散逸因素 (120Hz 20℃) | Rated Voltage | 10 ~ 16 | 25 | 35 | 50 | 63 ~ 100 | 160 ~ 250 | 350 ~450 | |||
| tanδ(max.) | 0.5 | 0.4 | 0.35 | 0.3 | 0.25 | 0.15 | 0.2 | ||||
| 120Hz 時的阻抗比 | |||||||||||
| 低溫溫度特性 (120Hz) | 額定電壓(V) | 16 ~ 100 | 160 ~ 250 | 350 ~ 450 | |||||||
| -25℃／+20℃ | 4 | 3 | 8 | ||||||||
| -40℃／+20℃ | 15 | 12 | - | ||||||||
| 高溫負荷特性 | 在+85℃下施加額定電壓2000小時後，電容器符合所述特性要求。 | ||||||||||
| 電容變化 | 在初始值的20%以內 | ||||||||||
| tanδ 散逸因素(損失角) | 在初始指定值的200%或更低 | ||||||||||
| 洩漏電流 | 初始指定值或更小值 | ||||||||||
| 擱置壽命 | 將電容器在 85℃ 下空載放置 500 小時，並按照 JIS C-5102 4-3 施加電壓後，它們滿足上述負載壽命特性的規定值。 | ||||||||||
█ CASE SIZE & Max RIPPLE CURRENT
尺寸 直徑 (∮D)×Length(L) mm * 85℃、120Hz條件下的允許漣波(mA)
| WV(SV) | 10V | 16V | 25V | 35V | 50V | 63V | 100V | |||||||
| CAP / (μF) | ||||||||||||||
| 1000 | Case | Allowable Ripple | 22*30 | 1500 | ||||||||||
| (D∮ xL mm) | ||||||||||||||
| 22*25 | 1500 | |||||||||||||
| 1500 | 22*40 | 1950 | ||||||||||||
| 25*30 | 1900 | |||||||||||||
| 2200 | 22*25 | 1850 | 22*30 | 2300 | 22*50 | 2650 | ||||||||
| 25*25 | 2300 | 25*40 | 2600 | |||||||||||
| 3300 | 22*25 | 2200 | 22*35 | 2350 | 22*40 | 2750 | 30*40 | 3450 | ||||||
| 25*25 | 2350 | 25*35 | 2800 | 35*35 | 3450 | |||||||||
| 4700 | 22*25 | 1900 | 22*30 | 2400 | 22*40 | 2800 | 22*50 | 3300 | 35*40 | 4300 | ||||
| 25*25 | 2400 | 25*35 | 2800 | 25*40 | 3250 | |||||||||
| 6800 | 22*25 | 2500 | 22*35 | 2550 | 22*40 | 2950 | 22*50 | 3800 | 30*40 | 4200 | ||||
| 25*25 | 2550 | 25*35 | 2950 | 25*40 | 3800 | 35*40 | 4150 | |||||||
| 10000 | 22*30 | 2850 | 22*45 | 3400 | 25*45 | 4000 | 30*45 | 4750 | 35*40 | 5200 | ||||
| 25*25 | 2850 | 25*35 | 3400 | 30*35 | 4000 | 35*35 | 4700 | |||||||
| 15000 | 22*30 | 2760 | 22*40 | 3700 | 25*45 | 3750 | 30*45 | 5000 | 35*45 | 5900 | ||||
| 25*35 | 3750 | 30*35 | 4450 | 35*45 | 5000 | |||||||||
| 22000 | 22*40 | 3550 | 25*45 | 4800 | 30*50 | 5800 | 35*50 | 6250 | ||||||
| 25*30 | 3480 | 30*35 | 4800 | 35*40 | 5750 | |||||||||
| WV(SV) | 160V | 200V | 250V | 350V | 400V | 450V | ||||||||
| CAP / (μF) | ||||||||||||||
| 47 | 22*20 | 220 | 22*25 | 260 | ||||||||||
| 100 | 22*25 | 860 | 22*30 | 650 | 22*40 | 440 | ||||||||
| 25*25 | 650 | 25*35 | 440 | |||||||||||
| 150 | 22*35 | 1140 | 22*40 | 900 | 25*45 | 590 | ||||||||
| 25*30 | 850 | 30*35 | 580 | |||||||||||
| 220 | 22*25 | 1100 | 22*30 | 1150 | 22*45 | 1140 | 22*50 | 1150 | 30*45 | 760 | ||||
| 25*25 | 1150 | 25*35 | 1140 | 25*40 | 1100 | 35*35 | 740 | |||||||
| 330 | 22*25 | 1300 | 22*30 | 1400 | 22*40 | 1450 | 25*50 | 1880 | 30*45 | 1500 | 35*45 | 1000 | ||
| 25*25 | 1400 | 25*30 | 1450 | 35*30 | 1870 | 35*35 | 1500 | |||||||
| 470 | 22*35 | 1750 | 22*40 | 1800 | 22*50 | 1900 | 30*50 | 2400 | 35*45 | 2000 | ||||
| 25*30 | 1750 | 25*35 | 1800 | 25*40 | 1900 | 35*35 | 2330 | |||||||
| 680 | 22*40 | 2150 | 25*40 | 2250 | 30*40 | 2400 | 30*45 | 2960 | ||||||
| 25*35 | 2200 | 30*35 | 2250 | 35*30 | 2350 | |||||||||
| 1000 | 25*45 | 2800 | 30*45 | 2950 | ||||||||||
| 30*35 | 2800 | 35*35 | 2900 | |||||||||||
產品特色
- 85°C標準溫度設計
適合一般環境溫度及內部溫升適中的電子設備。 - 低阻抗、耐高漣波
有助於降低內部損耗與發熱，適合電源平滑、濾波及儲能應用。 - 穩定的電源濾波性能
可降低整流後的電壓紋波，為放大器及電子設備提供穩定電源。 - Snap-in牛角型端子
插入PCB後可暫時固定，方便電路板組裝、焊接及量產作業。 - 大容量與寬廣電壓範圍
提供47μF～20,000μF及10VDC～500VDC的多種選擇。 - 2,000小時負載耐久性
依額定條件進行85°C、2,000小時負載壽命測試。 - 良好的成本效益
適用於不需要105°C耐熱等級的產品，兼顧性能、可靠性與材料成本。 - 多種尺寸與客製化服務
可依客戶需求提供不同容量、電壓、本體尺寸、端子間距及特殊規格。 - OEM／ODM服務
可配合客戶產品設計、品牌標示及特殊規格需求。
