M.D.L. GH 系列立式徑向有極性電解電容器 -40°C ~ +105°C

GH Series 為 105°C 立式有極性鋁電解電容，採用較高規格的鋁箔與耐高溫電解液，具備較佳的電氣特性、穩定性及高溫工作能力。適合對工作溫度及電容器整體性能有較高要求的應用。

產品說明
產品規格
產品特色

產品說明

M.D.L. GH 系列立式徑向有極性電解電容器 -40°C ~ +105°C

GH Series 採用 105°C 高耐溫設計，使用與其耐溫等級相匹配的高規格鋁箔、電解液及相關材料，以提升電容器在高溫環境下的穩定性及整體電氣性能。

相較於 85°C 系列，105°C 系列所使用的材料規格較高，因此通常具有較佳的電氣特性、高溫穩定性及使用壽命，同時製造成本也相對較高。

GH Series 適合應用於電源設備、工業電子、照明設備、控制系統及其他需要較高耐溫及較佳性能的電子產品。

產品規格

M.D.L. GH 系列立式徑向有極性電解電容器 -40°C ~ +105°C

█ SPECIFICATION
項目	規格特性
使用溫度範圍	-40 ~ +105℃													-25 ~ +105℃
額定電壓	6.3~ 100 VDC													160~450VDC
容量範圍	±20% (M) (120Hz 20°)
	I ≦0.03CV or 4 (u A)													I ≦0.03CV + 40 (u A) max
泄漏電流	Whichever is greater after 3 minutes													I : Leakage Current (u A)
														C : Rated Capacitance (u F)
														V : Working Voltage (V)
(20°)	W.V.	6.3	10	16		25			35		50		63		100	160		200	250		350	400		450
突破電壓	S.V	8	13	20		32			44		63		79		125	200		250	300		400	450		500
散逸因素 (120Hz 20℃)	Add 0.02 per 1000uF for more than 1000 u F
	W.V.	6.3	10	16		25		35			50		63		100	160		200	250		350	400		450
	tanδ	0.28	0.24	0.2		0.2		0.14			0.12		0.1		0.1	0.2		0.2	0.2		0.24	0.24		0.24
低溫穩定性 (120 Hz)	Impedance ratio at 120Hz
	額定電壓(V)				6.3		10					16		25			35~100			160~250			350~450
	-25 °/+20℃				4		3					2		2			2			8			12
	-40°/+20℃				10		8					6		4			3
高溫負荷特性	在+105 ±2°C下施加額定電壓2000小時後，電容器符合所述特性要求。
	電容變化									≦±20% 的初始值
	tanδ 散逸因素(損失角)									≦200% 的初始值
	洩漏電流									≦初始指定值或更小值
擱置壽命	在 105°C 下，500 小時後未施加電壓，電容器應滿足以下限制。
	電容變化									≦±20% 的初始值
	tanδ 散逸因素(損失角)									≦200% 的初始值
	洩漏電流									≦200% 的初始值

外殼尺寸和最大漣波電流										外殼尺寸 :DxL (mm)
										最大漣波電流 :mA (rms)
〔GH〕	Series									(R.C.) 105℃ 120Hz
W.VDC	6.3		10		16		25		35		50		63
Cap/uF	SIZE	R.C.	SIZE	R.C.	SIZE	R.C.	SIZE	R.C.	SIZE	R.C.	SIZE	R.C.	SIZE	R.C.
0.47											5*11	8	5*11	8
0.68											5*11	9	5*11	9
1											5*11	13	5*11	13
2.2											5*11	20	5*11	20
3.3											5*11	25	5*11	28
4.7											5*11	30	5*11	34
6.8											5*11	37	5*11	40
10							5*11	38	5*11	41	5*11	46	5*11	50
22					5*11	54	5*11	57	5*11	61	5*11	68	6.3*11	82
33			5*11	60	5*11	64	5*11	69	5*11	75	6.3*11	90	8*11	100
47			5*11	71	5*11	80	5*11	106	6.3*11	110	6.3*11	125	8*12	135
68			5*11	83	5*11	85	6.3*11	114	6.3*11	121	8*11	144	8*12	168
100	5*11	95	5*11	100	6.3*11	120	6.3*11	145	8*12	140	8*12	180	8*16	215
220	6.3*11	150	6.3*11	170	8*12	195	8*12	225	8*16	250	10*17	345	10*20	390
330	6.3*11	190	8*12	235	8*12	265	8*16	330	10*17	395	10*20	460	13*21	500
470	8*12	245	8*12	275	8*14	370	10*17	400	10*20	520	13*21	600	13*25	700
680	8*13	314	8*16	390	10*17	480	10*20	520	13*21	590	13*25	740	16*26	870
1000	8*14	410	10*17	550	10*20	645	13*21	775	13*25	860	16*25	950	16*31	1120
2200	10*20	730	13*21	780	13*25	1000	16*25	1100	16*31	1260	18*35	1480	22*40	1512
3300	13*21	845	13*25	1030	13*30	1200	16*31	1320	16*35	1610	18*40	1760	25*40	1940
4700	13*25	1240	13*30	1400	16*31	1510	18*31	1580	18*40	1820	22*40	1925	25*45	2146
6800	16*25	1370	16*31	1610	16*35	1620	18*40	1730	22*40	2016	25*40	2172	30*40	2368
10000	16*31	1620	18*36	1860
15000	18*36	2030

W.V.	100		160		200		250		350		400		450
Cap/uF	SIZE	R.C.	SIZE	R.C.	SIZE	R.C.	SIZE	R.C.	SIZE	R.C.	SIZE	R.C.	SIZE	R.C.
0.47	5*11	10	6.3*11	12	5*11	12	6.3*11	12	8*11	12	8*11	12	10*13	12
0.68	5*11	11	6.3*11	13	5*11	13	6.3*11	13	8*11	13	8*11	13	10*13	13
1	5*11	15	6.3*11	16	5*11	16	6.3*11	16	8*11	16	8*11	16	10*13	17
2.2	5*11	23	6.3*11	23	6.3*11	23	8*11	24	10*13	24	10*13	26	10*13	31
3.3	5*11	30	8*11	34	8*11	34	10*13	34	10*16	34	10*16	35	10*20	42
4.7	5*11	37	8*11	40	10*12	40	10*13	40	10*16	42	10*20	42	13*20	50
6.8	6.3*11	42	10*13	48	8*11	52	10*16	57	10*20	61	10*20	61	13*20	66
10	6.3*11	56	10*16	60	10*13	60	10*16	70	10*20	70	13*20	76	13*25	75
22	8*11	94	10*16	96	10*20	105	13*20	130	13*25	134	16*25	136	16*31	130
33	10*13	120	10*20	140	13*20	140	13*25	150	16*25	150	16*25	160	16*31	170
47	10*17	150	13*20	160	13*25	170	16*25	200	16*31	206	16*34	210	18*40	190
68	10*20	219	13*21	220	13*25	227	16*25	236	16*35	261	18*40	276
100	13*20	250	16*25	255	16*31	260	16*35	320	18*40	335
220	16*25	450	16*40	493	18*40	520
330	16*25	625	18*40	647
470	16*31	780
680	18*40	1060

產品特色

M.D.L. GH 系列立式徑向有極性電解電容器 -40°C ~ +105°C

105°C 高耐溫設計
採用較高規格鋁箔
採用高耐溫電解液
較佳的電氣特性與穩定性
較佳的高溫工作能力
適合長時間運作及較高溫度環境
立式徑向引線結構，適合 PCB 安裝
適用於電源、工業、照明、控制及一般電子設備
材料規格較高，產品成本相對較高

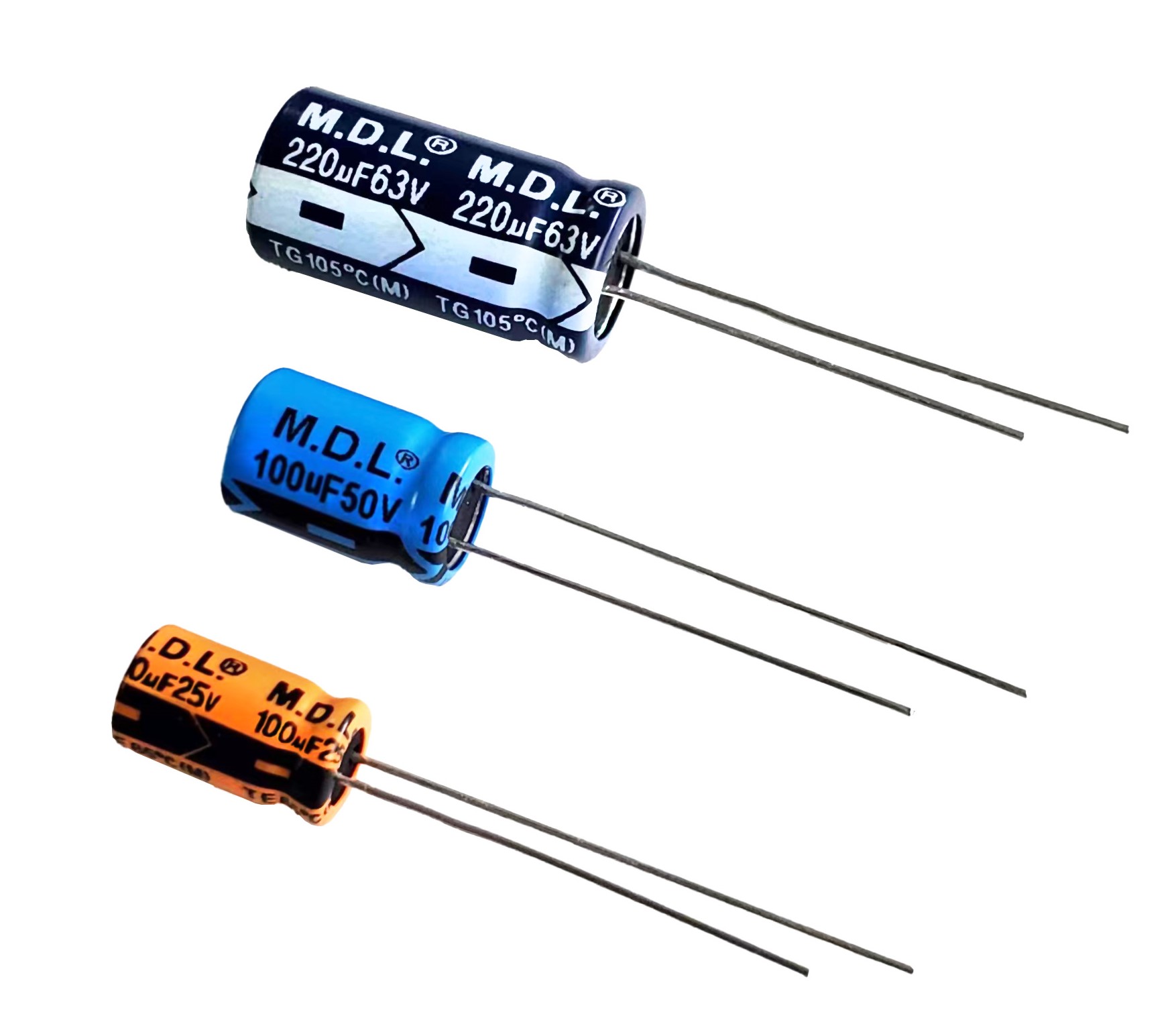

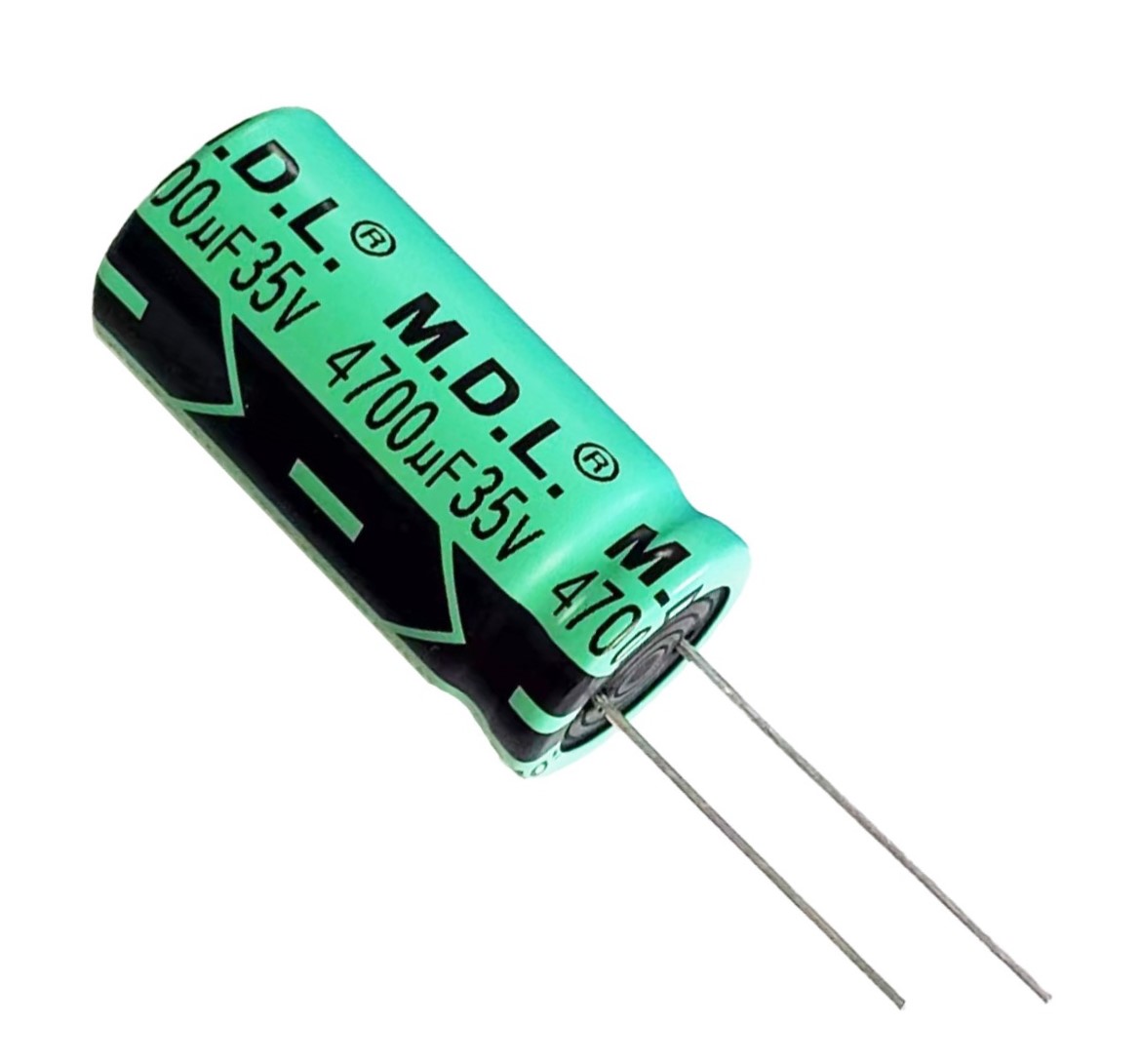

產品展示
