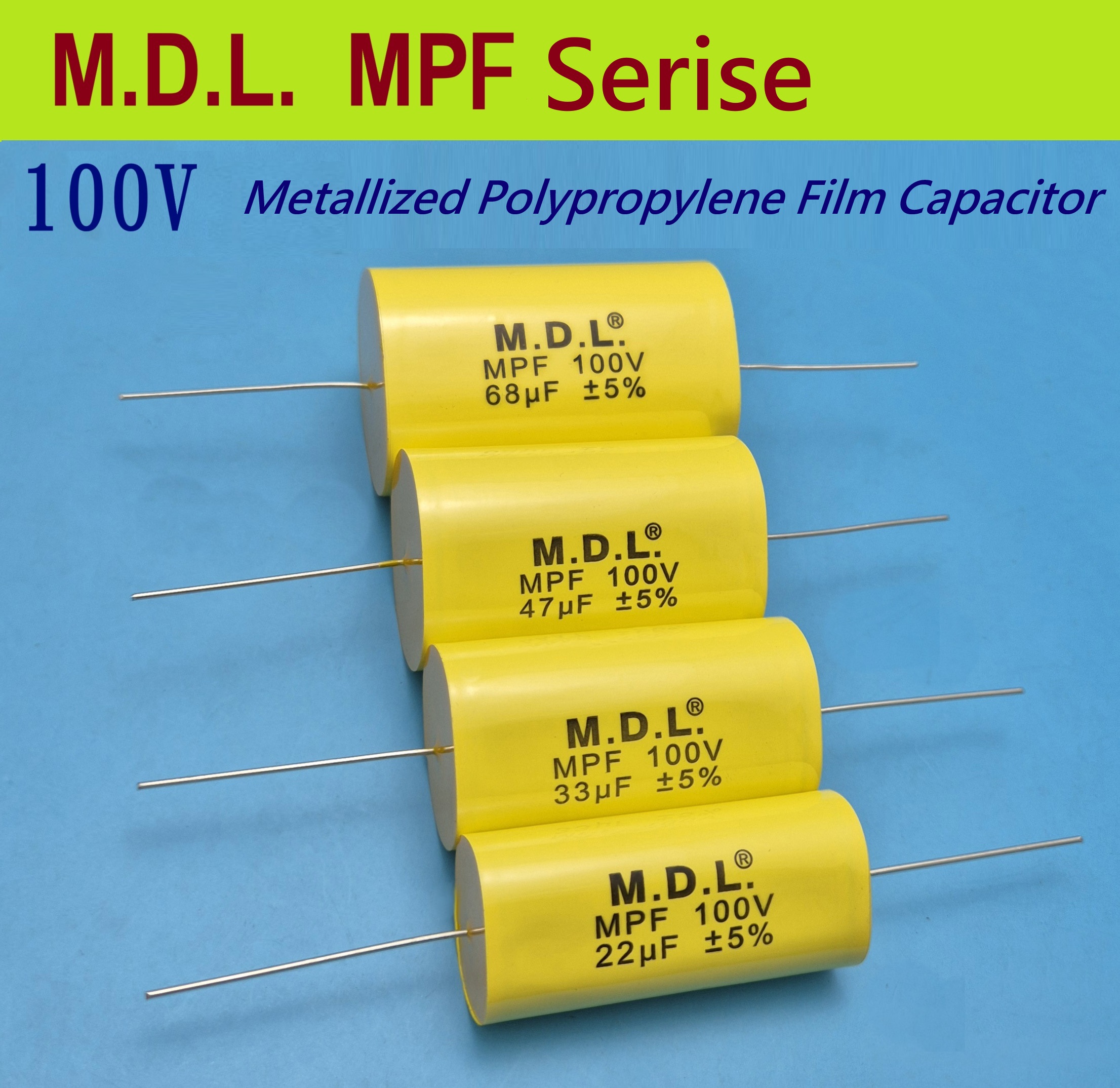

M.D.L. MPF系列 金屬化聚丙烯薄膜電容器,無感

MPF Series Metallized Polypropylene Film Capacitors , Non-Inductive

M.D.L.® MPF系列採用與MPT系列完全相同的金屬化聚丙烯薄膜、OFC無氧銅引線及基本製造流程。

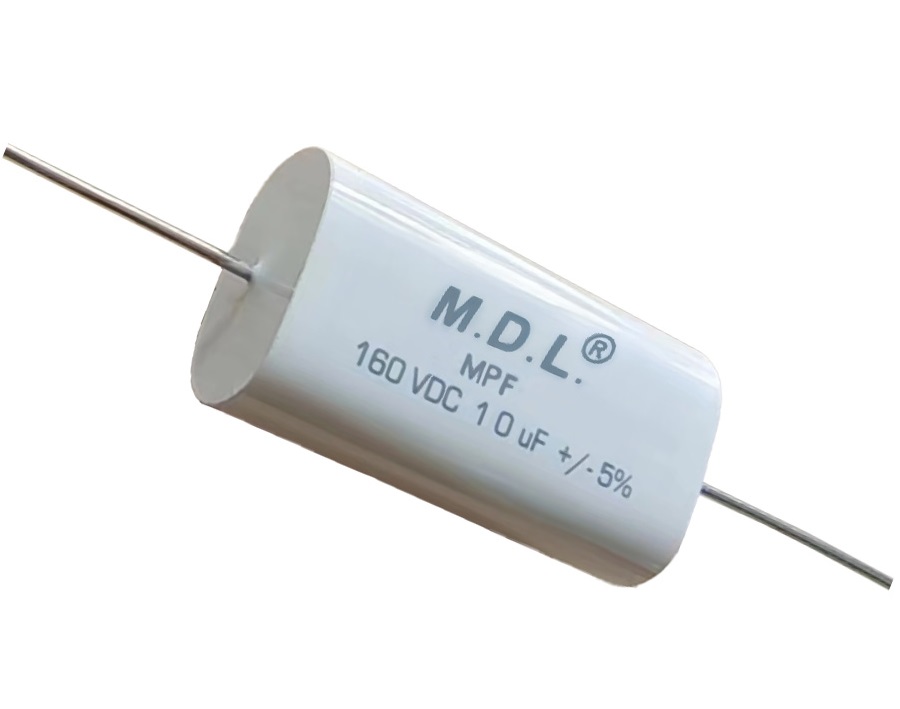

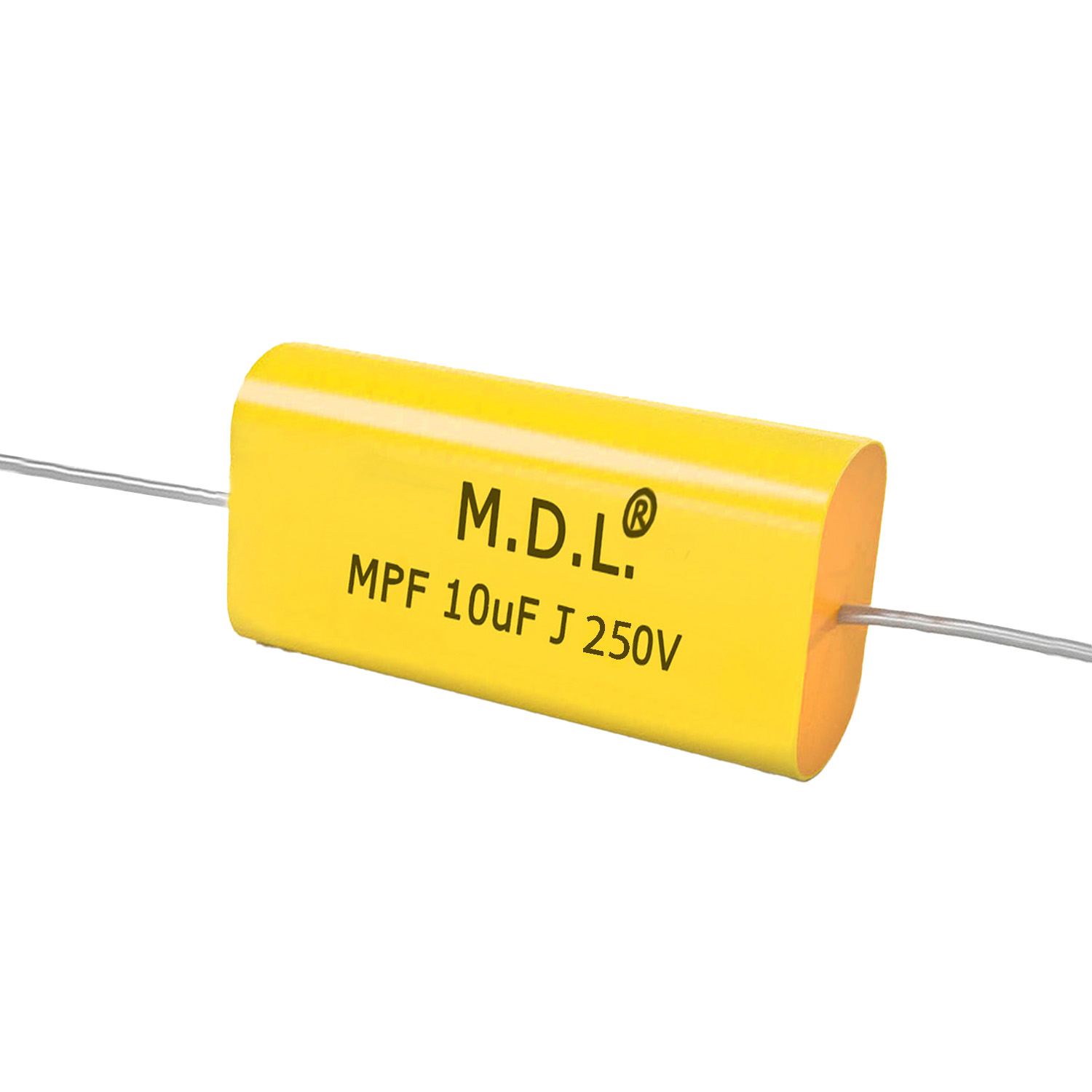

電容器完成捲繞後，再經過壓扁成型製程，形成軸向圓扁形或橢圓型外觀。較低的本體高度可提供更靈活的安裝方式，適合揚聲器分音器、汽車音響、音訊濾波及安裝空間受限的電子設備。








M.D.L. MPF系列 金屬化聚丙烯薄膜電容器,無感

MPF Series Metallized Polypropylene Film Capacitors , Non-Inductive

MPF系列與MPT系列屬於相同材料、相同基本電氣特性及相同性能等級的金屬化聚丙烯薄膜電容器，兩者主要差異在於最終外觀成型方式。

MPT系列為軸向圓柱型；MPF系列則在捲繞完成後增加壓扁製程，使本體形成圓扁形或橢圓型。壓扁後，內部薄膜層之間的間隙較小，結構更加緊密，但兩個系列的基本電氣性能仍然相近。

因此，MPF並不是MPT的高階或升級版本。客戶可依電路板空間、安裝高度、本體外型及接線配置選擇合適的系列。

MPF系列採用無感型捲繞結構，有助於降低寄生電感。金屬化聚丙烯薄膜具有低損耗、穩定電容量、良好頻率特性及優良絕緣性能，適合一般音響分音、濾波、耦合及訊號處理電路。

主要規格：

  • 結構：軸向引線、圓扁形／橢圓型
  • 工作電壓：100VDC～630VDC
  • 損耗因數：1kHz D.F.＜0.075%
  • 引線材料：OFC無氧銅
  • 結構方式：無感型捲繞
  • 安裝方式：臥式軸向安裝

主要應用包括：

  • 二音路、三音路及多音路揚聲器分音器
  • 安裝高度受限的分音板
  • 汽車同軸揚聲器及汽車音響
  • 家用音響與家庭劇院系統
  • 一般專業音響設備
  • 功率放大器與音訊濾波電路
  • 高頻及一般訊號處理電路
  • 通訊、工業控制及一般電子設備







M.D.L. MPF系列 金屬化聚丙烯薄膜電容器,無感



uF　 100 VDC 250 VDC 400VDC 630VDC
L±2 T±2 H±2 ø d  L±2 T±2 H±2 ø d  L±2 T±2 H±2 ø d  L±2 T±2 H±2 ø d
0.1 14 5 8 0.6 14 5 8 0.6 19 7 10.5 0.6 25 6.5 13 0.6
0.22 14 6.5 9.5 0.6 19 5 9 0.6 25 6.5 12.5 0.6 25 10 17 0.6
0.33 14 8.5 13 0.6 19 8.5 13 0.6 25 8.5 14 0.6 25 12.5 19 0.6
0.47 19 6 9.5 0.6 25 6.5 11 0.6 25 10 16.5 0.6 25 15 21 0.6
0.68 19 8 12 0.6 25 8 11.5 0.6 31 9.5 16 0.6 36 15 23 0.6
1 24 6 12 0.8 31 6 13 0.8 31 12 18 0.8 40 17 23 0.8
2.2 31 8 14 0.8 31 10 17 0.8 45 14 20 0.8 56 19.5 27.5 0.8
3.3 31 10 16 0.8 31 13 19 0.8 45 17 23 0.8 56 25 33 0.8
4.7 31 12 18 0.8 31 16 22 0.8 45 21 27 0.8 56 29.5 37 0.8
5.6 31 13 20 0.8 35 22 16 0.8 45 23 29 0.8 56 33 40.5 0.8
6.8 45 11 17 0.8 45
  • 與MPT系列採用相同材料
    採用相同的金屬化聚丙烯薄膜、OFC無氧銅引線及基本製造流程。
  • 相同的基本性能等級
    MPF與MPT的主要差異是外型，不是材料或產品等級。
  • 壓扁成型製程
    捲繞完成後增加壓扁製程，使本體形成圓扁形或橢圓型。
  • 較低的安裝高度
    適合電路板空間有限或需要降低本體高度的產品設計。
  • 較緊密的內部結構
    壓扁後薄膜層之間的間隙較小，但基本電氣特性仍與MPT相近。
  • 無感型捲繞結構
    有助於降低寄生電感，提供穩定的訊號傳輸與濾波性能。
  • 低損耗特性
    在1kHz測試條件下，損耗因數D.F.小於0.075%。
  • OFC無氧銅引線
    提供良好的導電性能及可靠的端部連接。
  • 穩定的電容量及絕緣性能
    適合音響分音、濾波、耦合及一般訊號處理電路。
  • 100VDC～630VDC工作電壓
    提供多種耐壓選擇，方便工程選型。
  • 性能與成本的良好平衡
    適合需要穩定品質、安裝彈性及合理成本的量產產品。
  • OEM／ODM與客製化服務
    可依客戶需求提供特殊容量、耐壓、公差、尺寸、引線長度、顏色、印字及包裝方式。
  • M.D.L.品牌及客戶品牌皆可供應
    適合音響製造商、設備工廠、零件品牌商及電子零件通路。
