M.D.L. TG Serise 臥式軸向有極性鋁電解電容器 -40°C ~ +105°C

Axial TypeAluminum Electrolytic Capacitors -40°C ~ +105°C

M.D.L. TG系列是專為高溫及高可靠性應用設計的105°C臥式軸向有極性鋁電解電容器。

採用適合高溫工作的鋁箔、電解液與密封材料，可在−40°C～+105°C的溫度範圍內維持穩定性能。額定電壓涵蓋6.3VDC～500DC，適用於電源供應器、音響設備、工業控制、通訊設備及各類需要較高耐熱能力的電子產品。

TG 系列 : -40°C ~ +105°C

工作電壓 : 6.3V ~ 500V

產品說明
產品規格
產品特色

產品說明

M.D.L. TG系列105°C針對設備內部溫升較高、散熱空間有限或需要長時間連續運轉的應用開發。

與85°C系列相比，TG系列105°C採用不同等級的鋁箔、高溫電解液配方及相關材料。雖然材料與製造成本較高，但可提供更大的溫度使用餘裕，降低高溫環境對電容量、損耗、漏電流及使用壽命的影響。

軸向結構由電容器兩端分別引出正、負極引線，適合臥式電路配置、點對點接線及既有設備維修替換。多種容量、電壓與尺寸組合，可協助設計人員依電路需求選擇合適產品。

主要應用包括：

開關式及線性電源供應器
整流後平滑、濾波與儲能電路
功率放大器及音響設備
工業控制與自動化系統
通訊及訊號處理設備
儀器儀表與測試設備
內部溫升較高或散熱受限的電子產品
傳統軸向電容器的維修與替換

產品規格

M.D.L. TG Serise 臥式軸向有極性鋁電解電容器 -40°C ~ +105°C

♦1) Dimensions(外觀型式):

█ CASE SIZE & Max RIPPLE CURRENT

尺寸：直徑(∮D)×長度L (mm) 紋波電流(mA) : 溫度105℃,測試頻率120Hz

WV	6.3V		10V		16V		25V		35V		50V
μF	SIZE	R.C	SIZE	R.C	SIZE	R.C	SIZE	R.C	SIZE	R.C	SIZE	R.C
1											6.3×13	10
2.2											6.3×13	20
3.3											6.3×13	30
4.7											6.3×13	34
10					6.3×13	35	6.3×13	39	6.3×13	44	6.3×13	50
22					6.3×13	60	6.3×13	63	6.3×13	65	6.3×13	75
33			6.3×13	60	6.3×13	73	6.3×13	75	6.3×13	96	6.3×13	105
47			6.3×13	78	6.3×13	85	6.3×13	90	6.3×13	114	8×13	140
100	6.3×13	102	6.3×13	110	6.3×13	145	8×13	166	8×16	180	10×17	225
220	6.3×13	167	8×13	180	8×13	231	8×16	246	10×17	305	10×21	349
330	8×16	236	8×16	253	8×16	323	10×17	345	10×21	391	13×22	450
470	8×16	281	8×16	302	10×17	359	10×21	432	13×22	490	13×22	561
1000	10×17	453	10×17	486	10×21	569	13×22	662	13×27	721	16×33	875
2200	13×22	740	13×22	793	13×27	926	16×28	1024	16×33	1177	18×40	1408
3300	13×27	906	13×27	1015	16×28	1173	16×33	1300	18×40	1449	22×40	1724
4700	13×27	1168	16×28	1252	16×33	1443	18×40	1638	22×40	1878	25×41	1950


WV	160V		200V		250V		350V		400V		450V
μF	SIZE	R.C	SIZE	R.C	SIZE	R.C	SIZE	R.C	SIZE	R.C	SIZE	R.C
1	6.3×13	7	6.3×13	9	6.3×13	12	8×16	13	8×16	15	8×16	15
2.2	6.3×13	15	8×13	16	8×16	17	10×17	19	10×17	23	10×21	23
3.3	8×16	21	8×16	26	10×17	31	10×17	33	10×17	36	10×21	36
4.7	8×16	31	10×17	33	10×17	38	10×21	44	10×21	46	13×22	46
10	10×17	60	10×21	66	10×21	72	13×22	72	13×22	79	13×27	82
22	10×21	121	13×22	121	13×27	126	13×27	132	16×33	143	16×36	154
33	13×22	154	13×27	167	16×28	178	16×33	186	16×40	201	16×40	201
47	13×27	198	16×33	214	16×33	241	16×40	253	18×40	253	18×40	304
100	16×33	345	16×33	368	16×40	391	22×40	402	22×43	439	22×43	448
220	18×40	586	22×40	609	22×40	632
330	22×40	632

說明：臥式(軸向)105°C

工作電壓：6.3V~500V

温度範圍：-40°C~+105°C

容量範圍：0.47 至 10,000μF

電容公差：±20%（M），（120Hz，25°C）

洩漏電流（25°C）：I ≤ 0.03 CV+3μA（施加5分鐘後）

負載壽命：105°C 时 2000小时

外殼尺寸：直徑大于6.3mm（橡皮墊上有安全防爆口）

產品特色

105°C高溫設計
工作溫度範圍為−40°C～+105°C，適合較嚴苛的熱環境。
高溫用鋁箔與電解液
採用配合105°C工作條件的鋁箔、電解液及密封材料。
高溫負載耐久性
依額定條件進行105°C、1,000小時負載壽命測試。
6.3VDC～500VDC寬廣電壓範圍
可滿足低壓控制、高壓電源及一般電子電路需求。
穩定的電氣特性
提供穩定的電容量、損耗、漏電流及低溫阻抗特性。
良好的突波電壓承受能力
可因應電源啟動及電路運作時的短時間電壓變化。
臥式軸向結構
正、負極引線由本體兩端引出，方便臥式安裝及點對點接線。
多種容量與本體尺寸
提供多種容量、電壓及尺寸組合，方便工程選型。
客製化及OEM／ODM服務
可依需求討論特殊容量、電壓、尺寸、引線長度及加工方式。

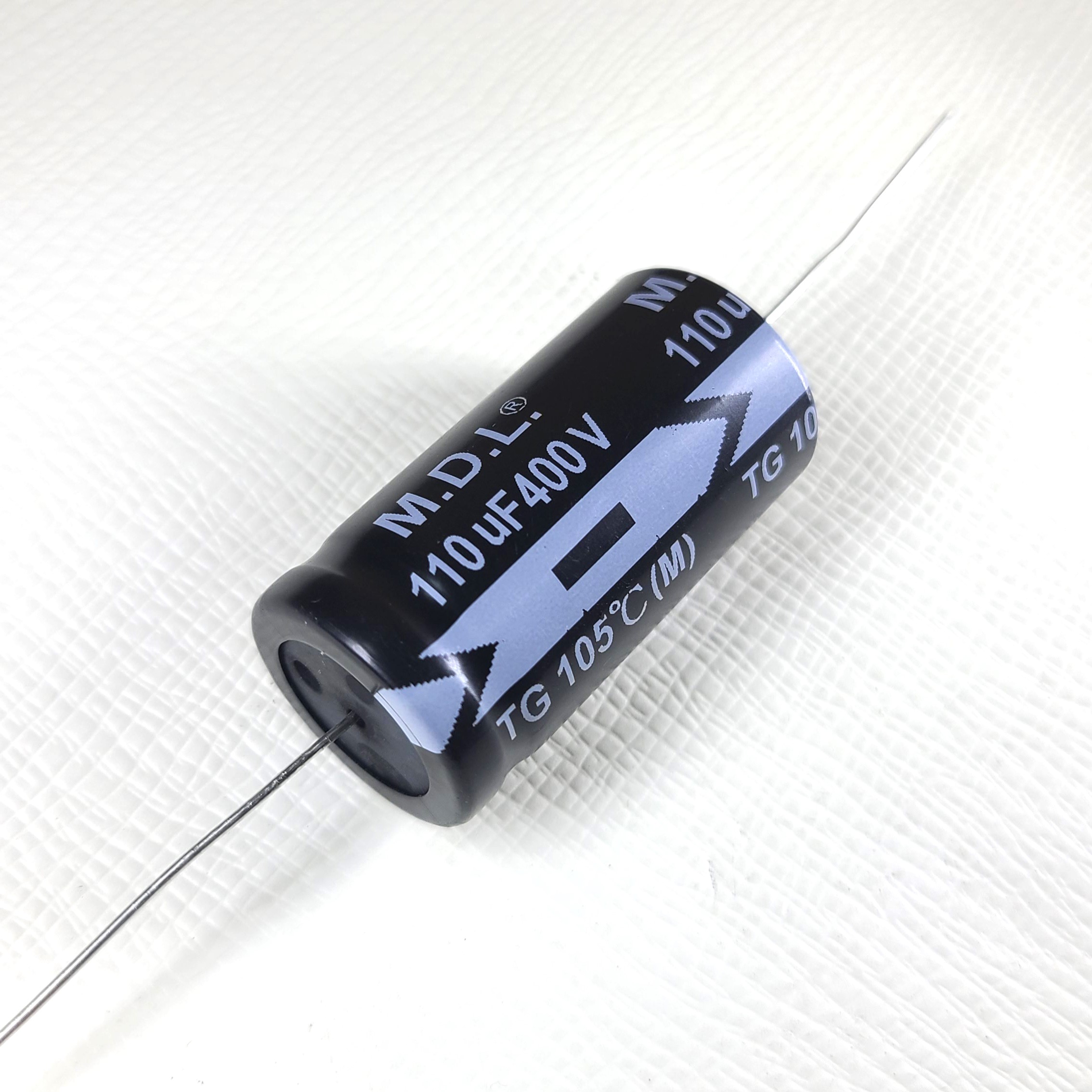

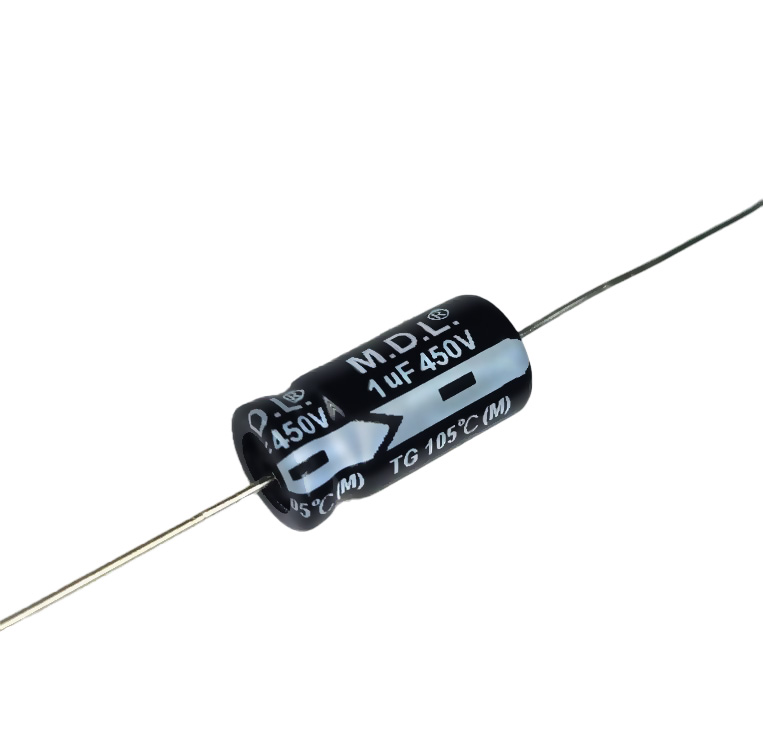

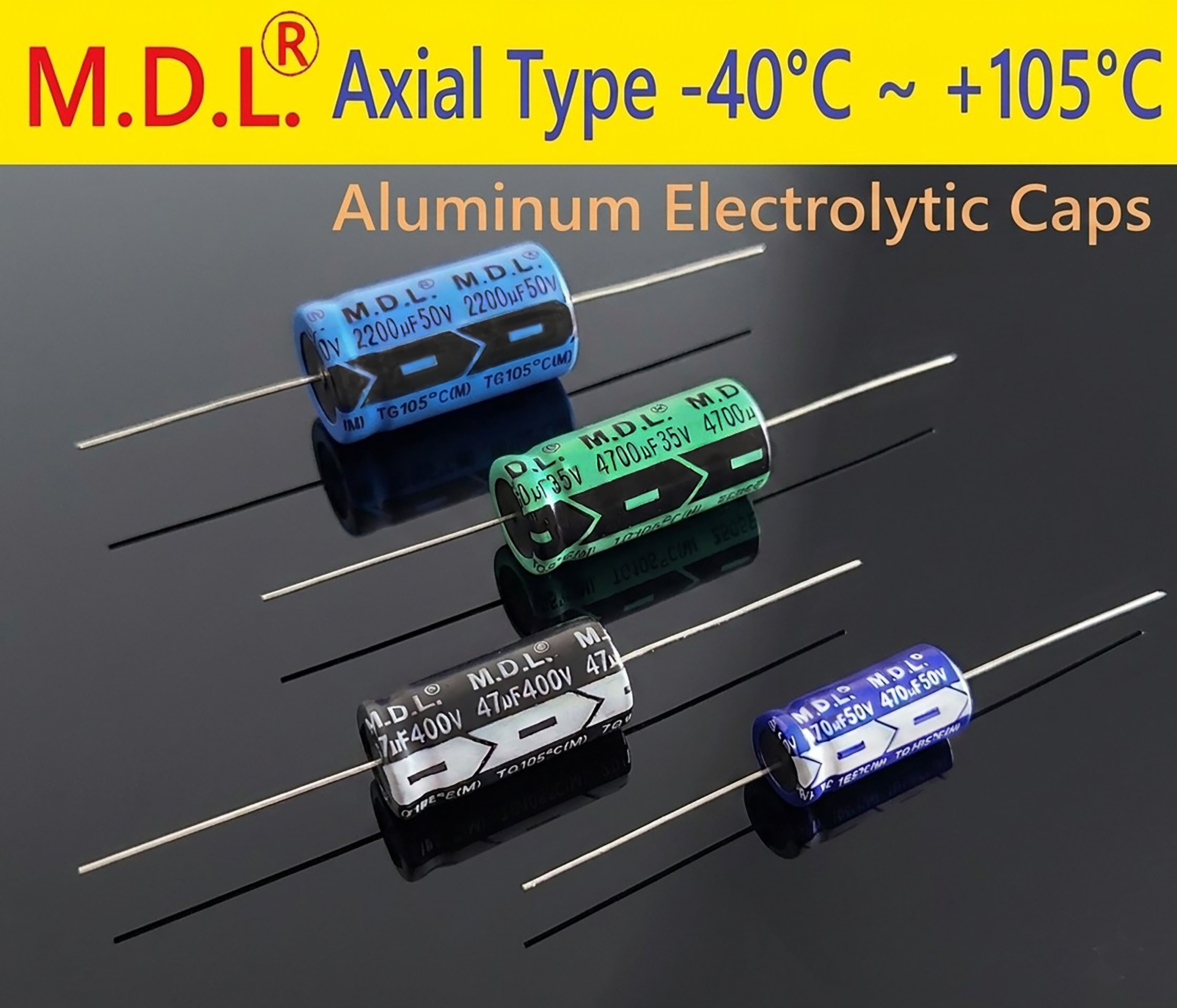

產品展示
