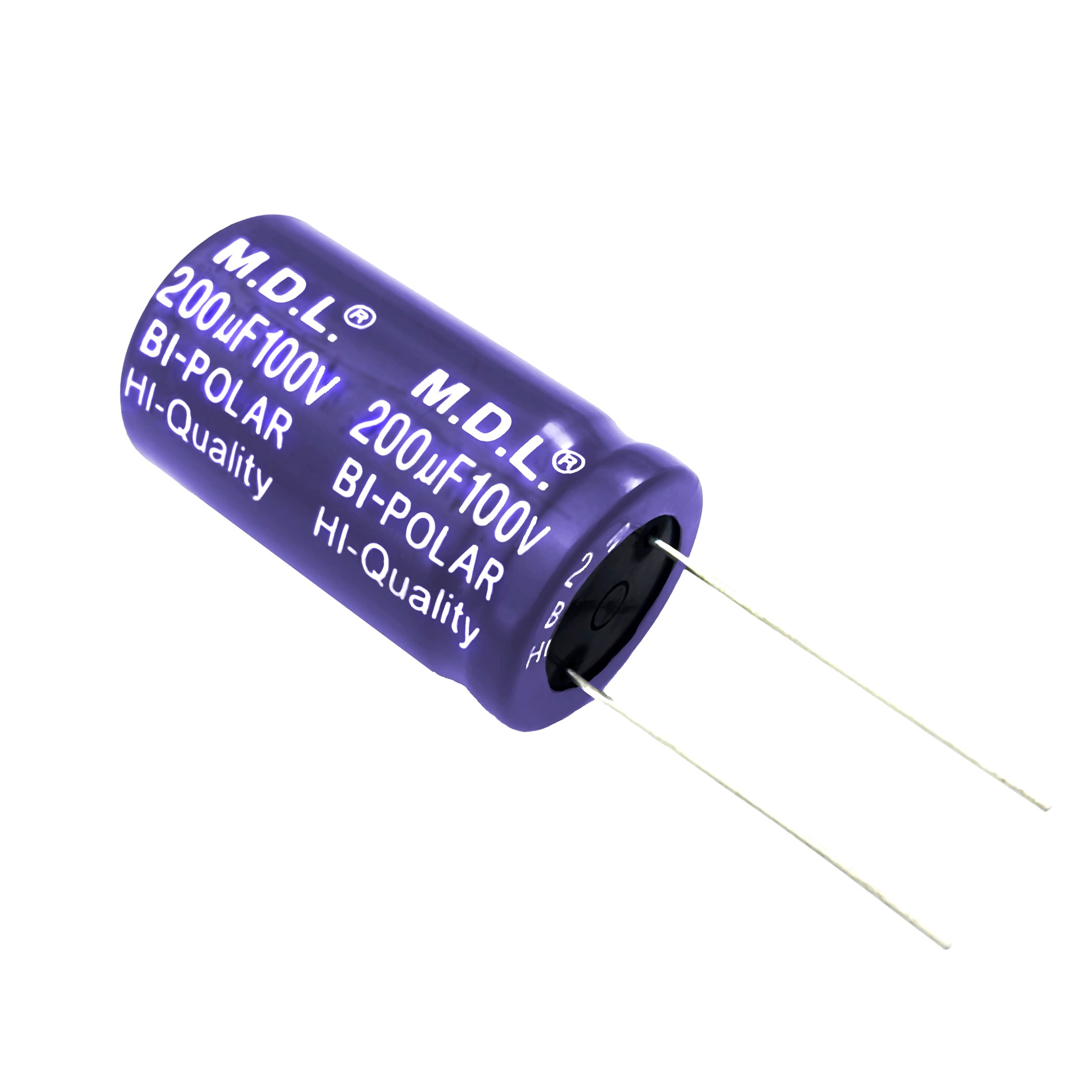

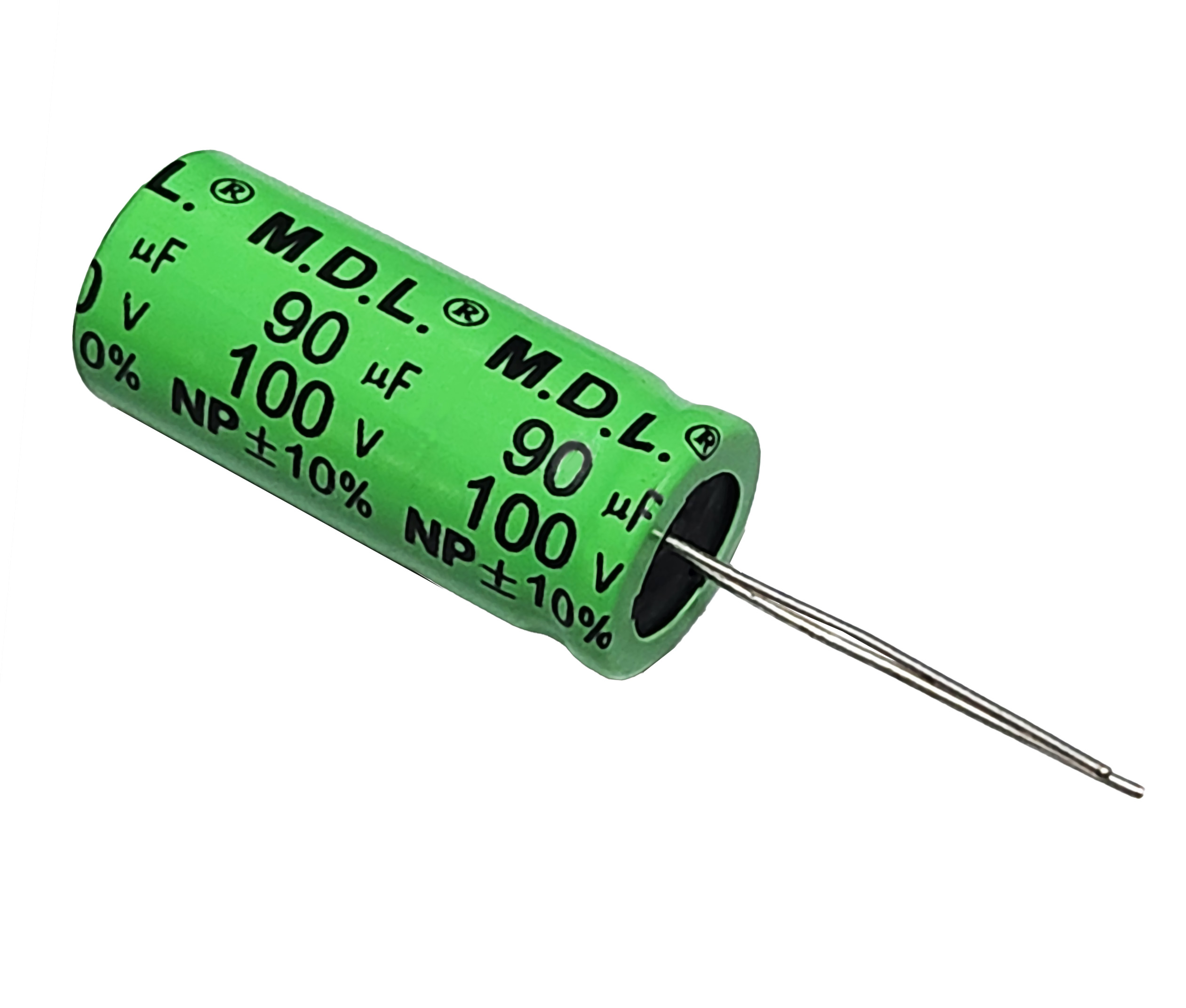

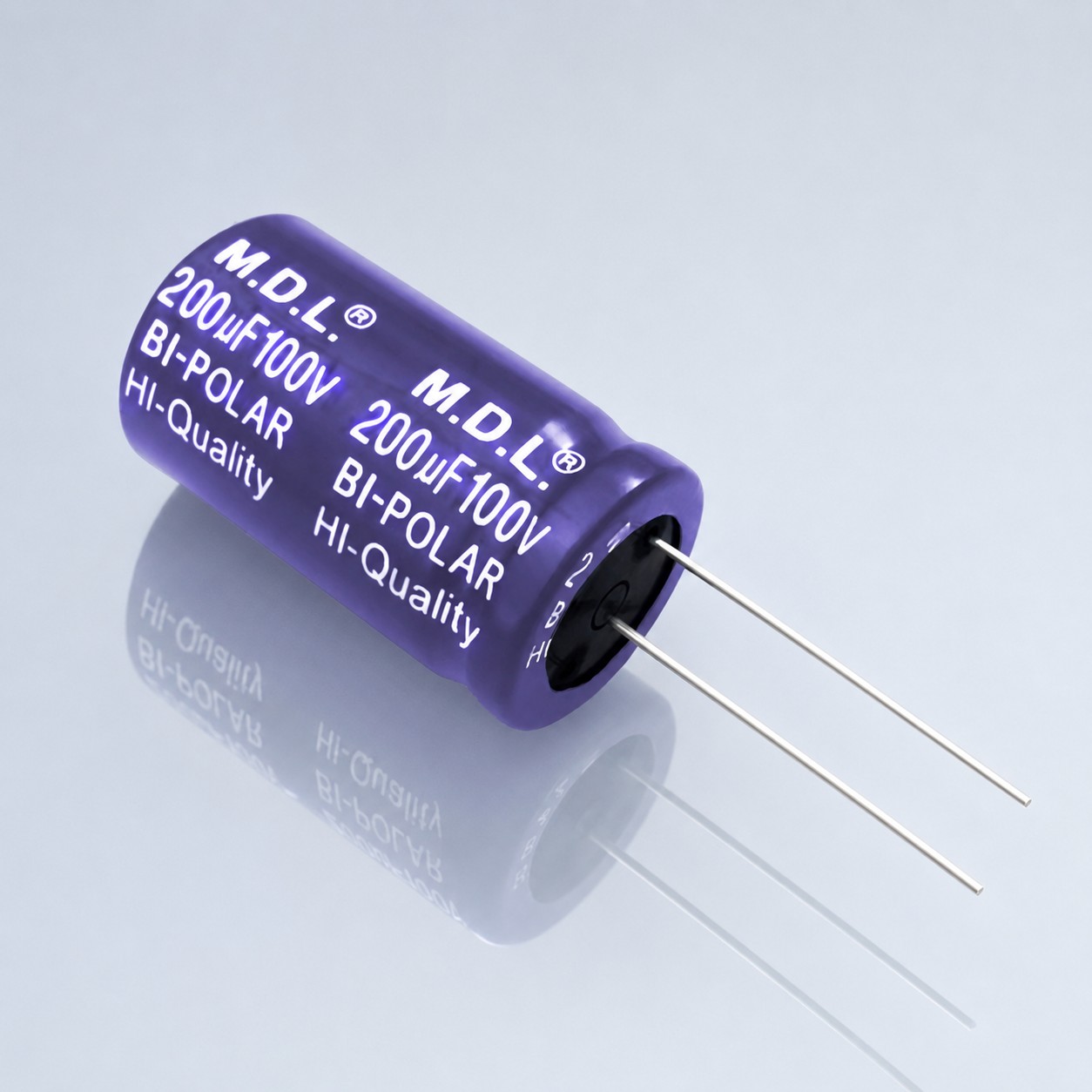

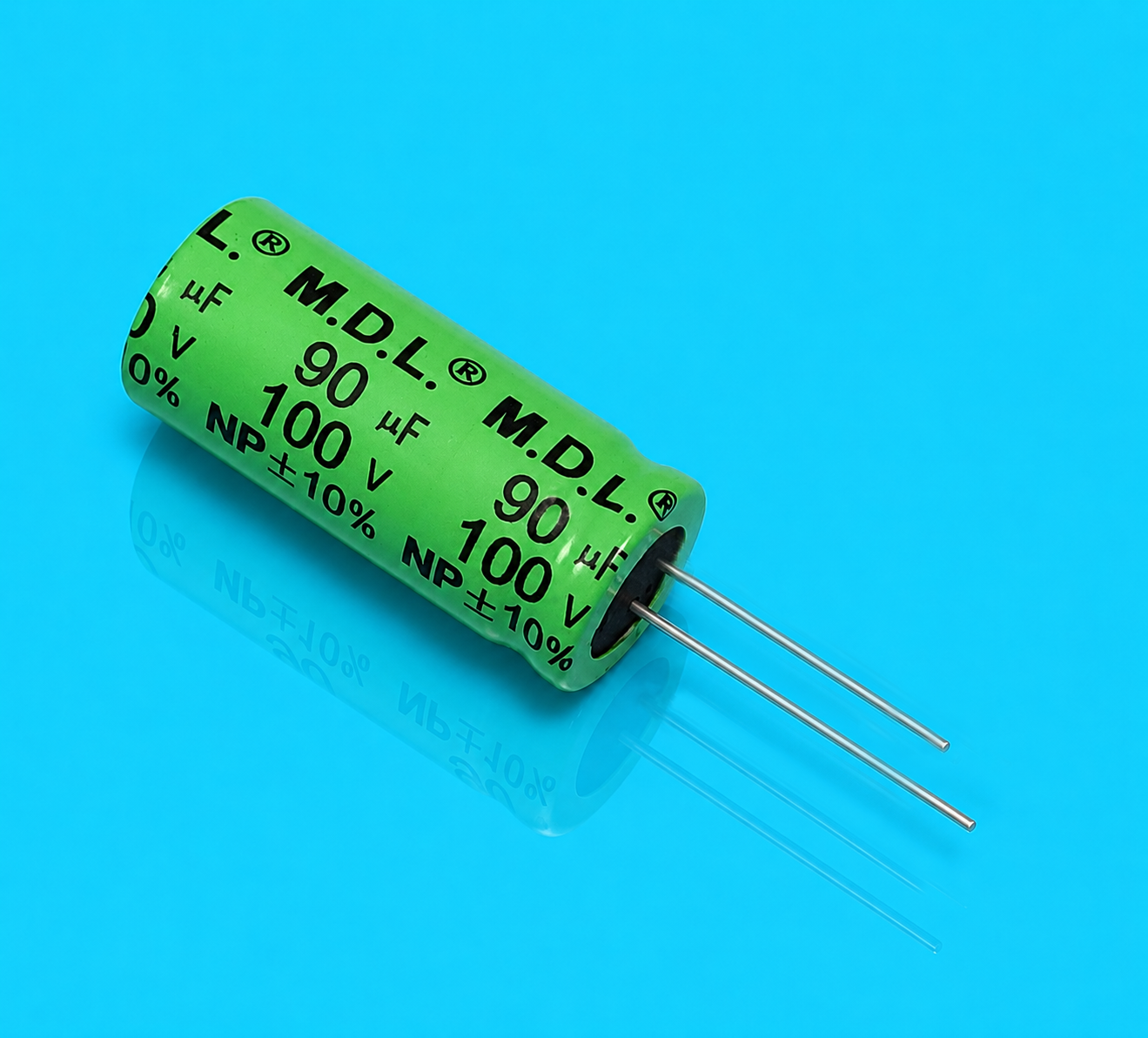

M.D.L. 無極性／雙極性 立式型鋁電解電容器

M.D.L.NP Non-Polar BP Bi-Polar Series Radial Type Aluminum Electrolytic Capacitors

如何選擇適合的 D.F.

DF 越低 = 損耗越低

對於音頻應用而言，較低的 Dissipation Factor（DF，損耗因數） 通常代表較低的電容損耗及較佳的 AC 性能。

M.D.L. 提供不同 DF 等級的 NP / BP 電容器，讓客戶可以依照應用需求，在性能、體積與成本之間選擇適合的平衡。

更低的 DF → 更低的損耗 → 可能需要更大的尺寸 / 更高的成本

較低的 DF 規格可能需要較大的電容器結構，因此可能造成較大的外觀尺寸及較高的成本。

Bi-Polar & Non-Polar ELECTROLYTIC CAPACITORS

無極性／雙極性軸向型鋁電解電容器

SERIES 系列	MAX. D.F.(Dissipation Factor) 損耗因數.損失角	TYPE	RATED WORKING VOLTAGE RANGE (VDC) 額定工作電壓(VDC)	CAPACITANCE RANGE ( μF) 容量範圍(uF)
P03	47uF50V <3% @ 1KHZ   15uF100V <3% @ 1KHZ	立式	50V 100V	1.0uF-47uF 1.0uF-15uF
B03	<3% @ 1KHZ	立式	50V/100V	1.0uF-100uF
B04	<4% @ 1KHZ	立式	50V/100V	1.0uF-120uF
B05	<5% @ 1KHZ	立式	50V/100V	1.0uF-150uF
B06	<6% @ 1KHZ	立式	50V/100V	1.0uF-200uF
B10	<10% @ 1KHZ	立式	50V/100V	1.0uF-470uF
B12	<12% @ 1KHZ	立式	50V/100V	1.0uF-500uF

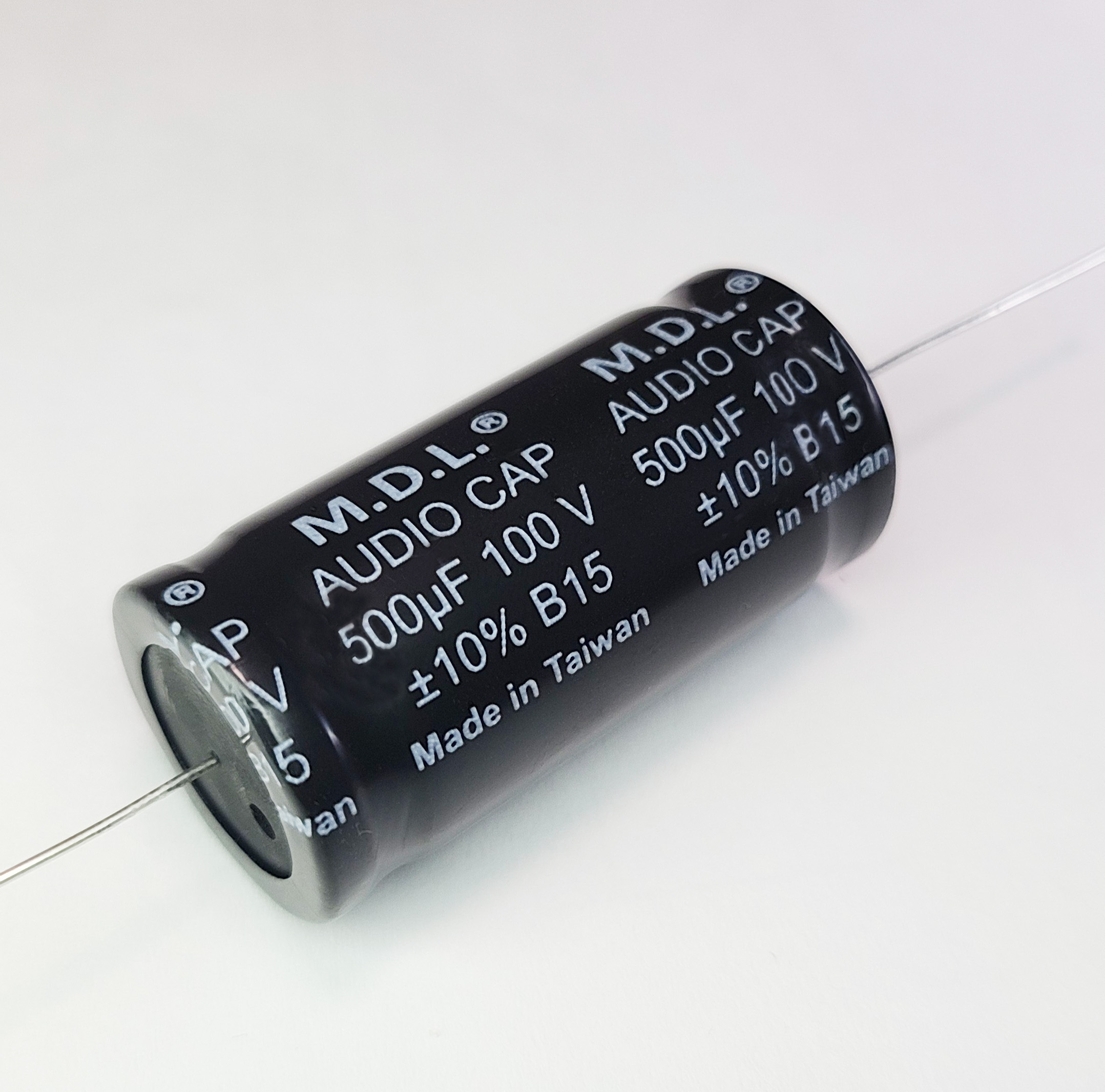

B15	<15% @ 1KHZ	立式	50V/100V	1.0uF-600uF
N04	<4% @ 120HZ	立式	50V/100V	1.0uF-680uF
N06	<6% @ 120HZ	立式	50V/100V	1.0uF-150uF
N10	<10% @ 120HZ	立式	50V/100V	1.0uF-150uF

** 另有各種規格歡迎詢問



** 產品頁規格表之容量/尺寸均為標準值. 如須其它特殊規格請洽詢本公司.

** 為符合Sony SS-00259規定, 鋁電解電容器只能使用PET材質的套管,

     本公司所有電容全部使用PET材質的套管(符合 RoHS規定).

* **Non-Polar / Bi-Polar Design**

  無極性／雙極性設計，適用於交流訊號及極性反轉的電路。

* **Radial Lead Type**

  立式引線設計，兩支引線由同一端引出，安裝簡便並節省 PCB 空間。

* **Designed for Audio Applications**

  專為音響、揚聲器及音頻電路應用設計。

* **Ideal for Speaker Crossovers**

  適合用於揚聲器分音器的高音、中音及低音相關電路。

* **Compact and Space-Saving**

  立式結構有助於縮小 PCB 佔用面積，適合空間有限的產品設計。

* **Suitable for AC Signal Applications**

  可應用於交流訊號、音頻耦合及濾波等電路。

* **Stable and Reliable Construction**

  採用成熟的鋁電解電容器結構，提供穩定的電氣性能及可靠性。

* **Easy Installation**

  標準立式引線結構，適合 PCB 安裝及批量生產。

* **Customized Specifications Available**

  可依客戶需求提供不同電容量、額定電壓、尺寸、引線間距及其他客製化規格。
