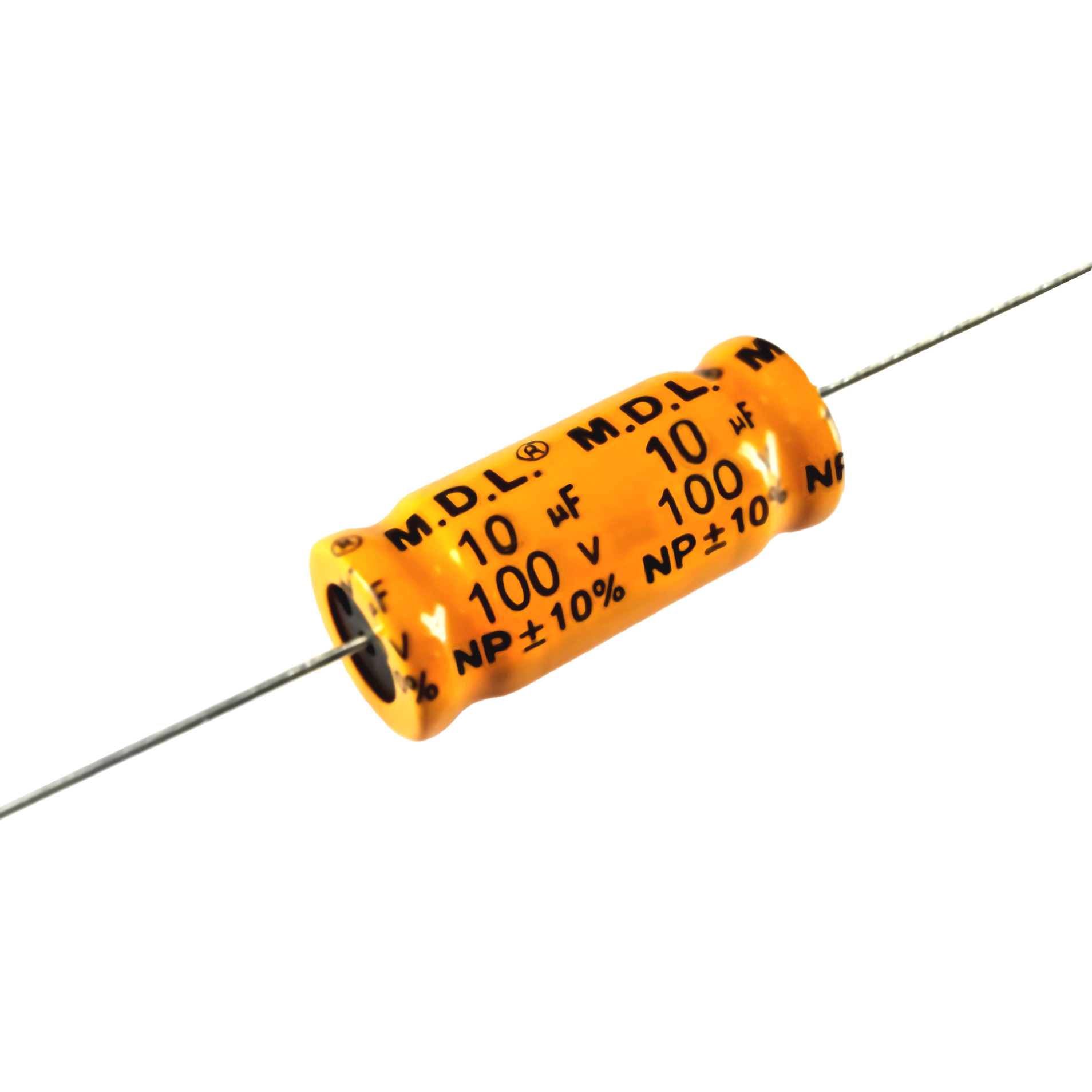

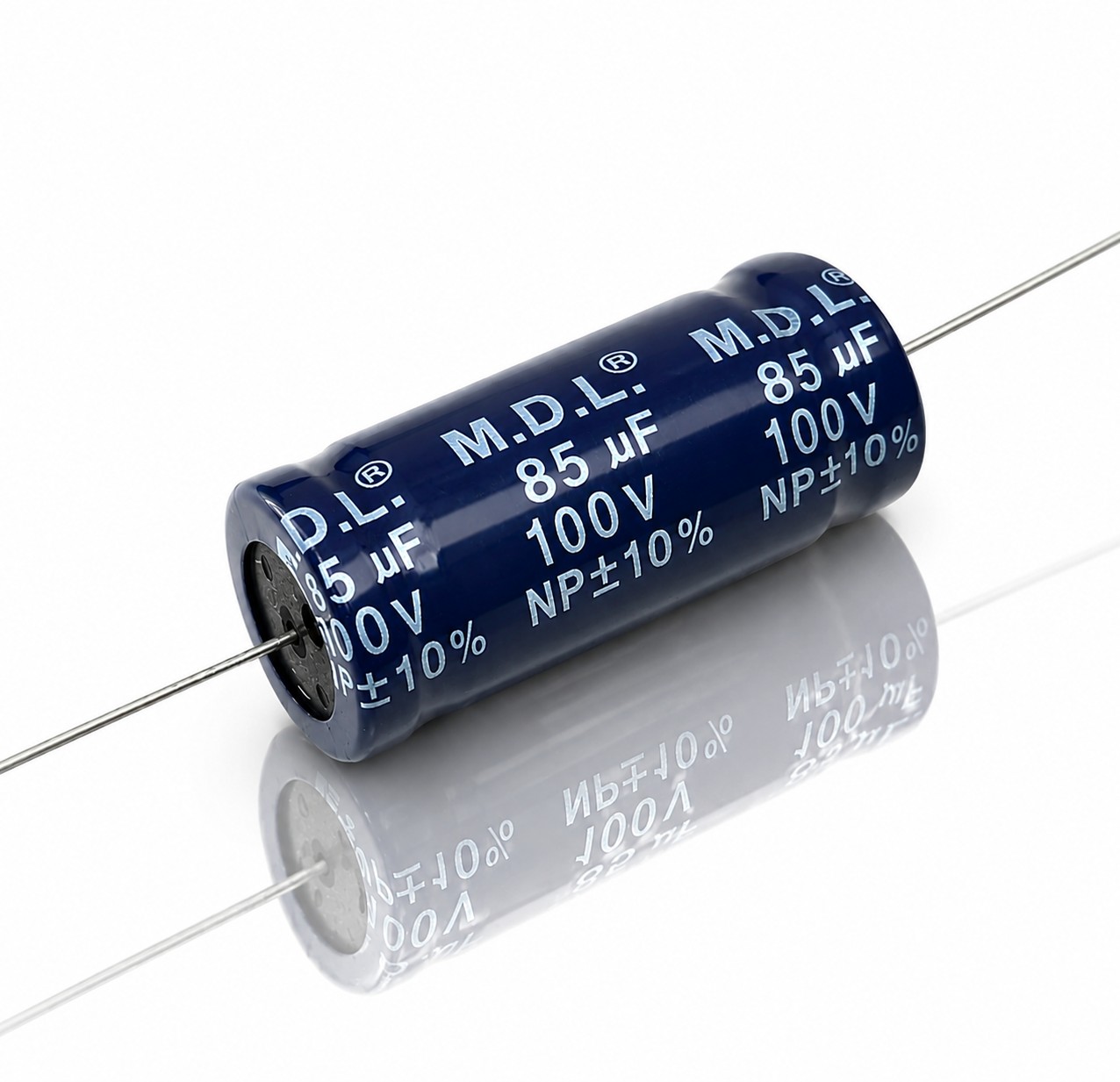

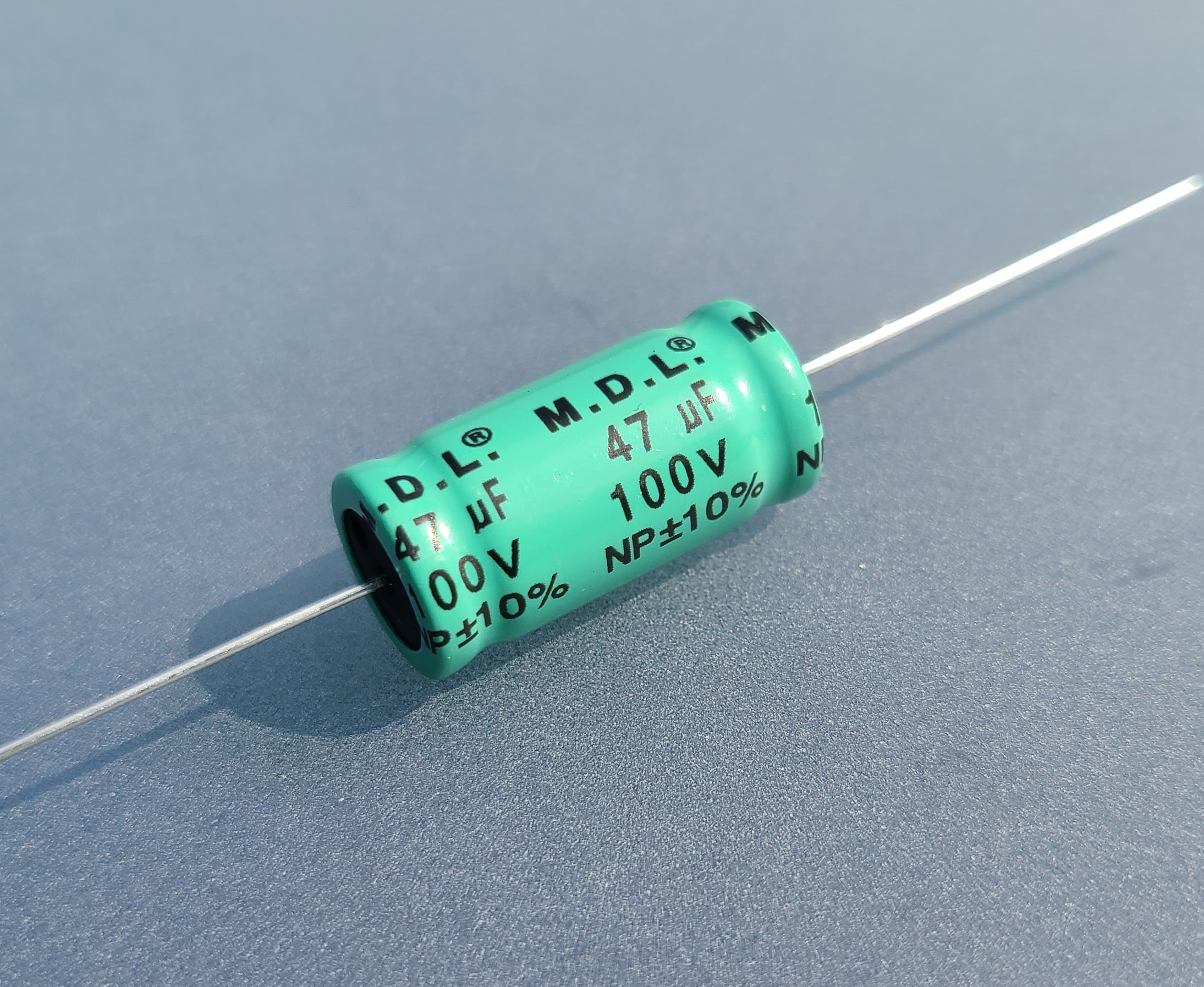

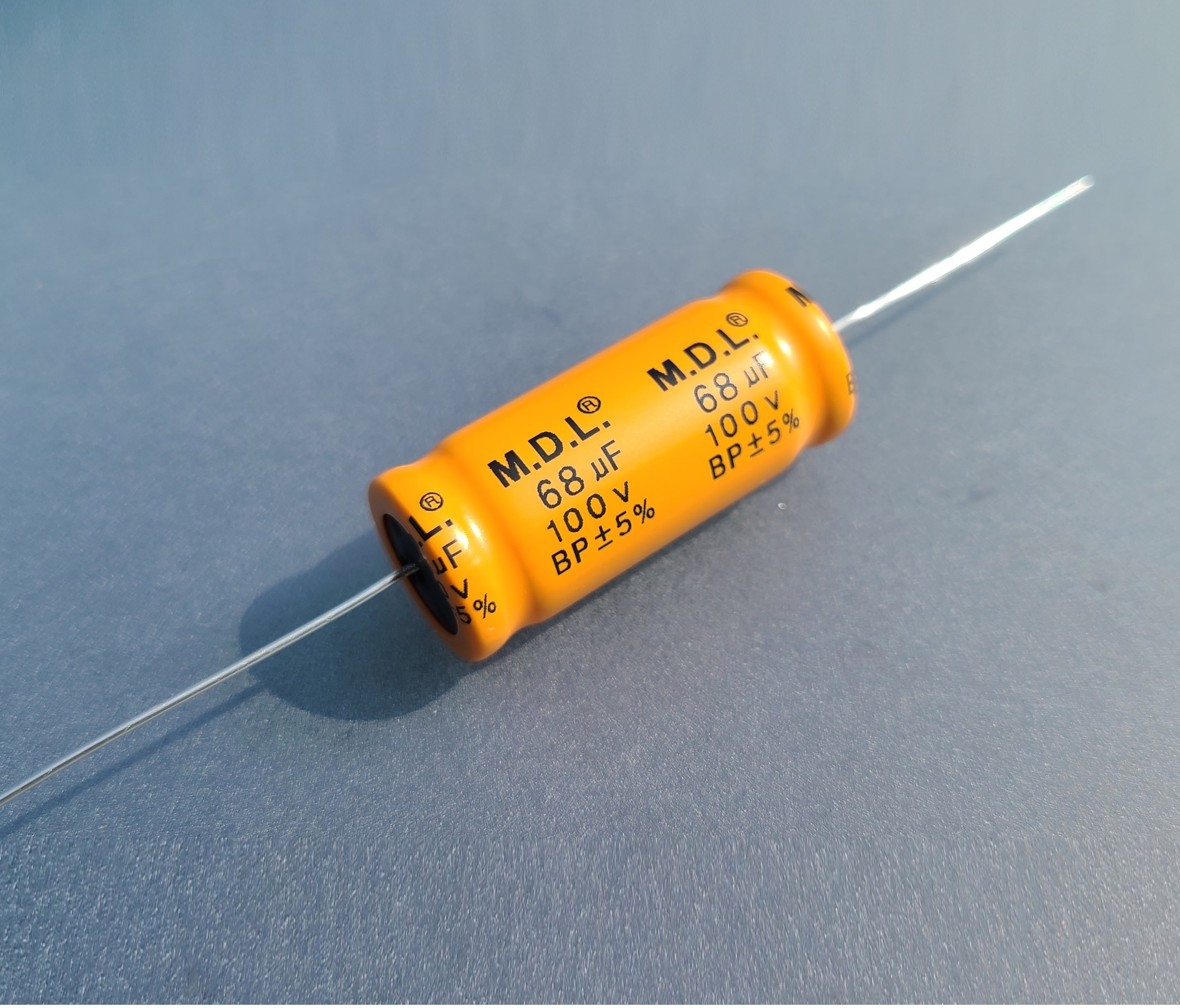

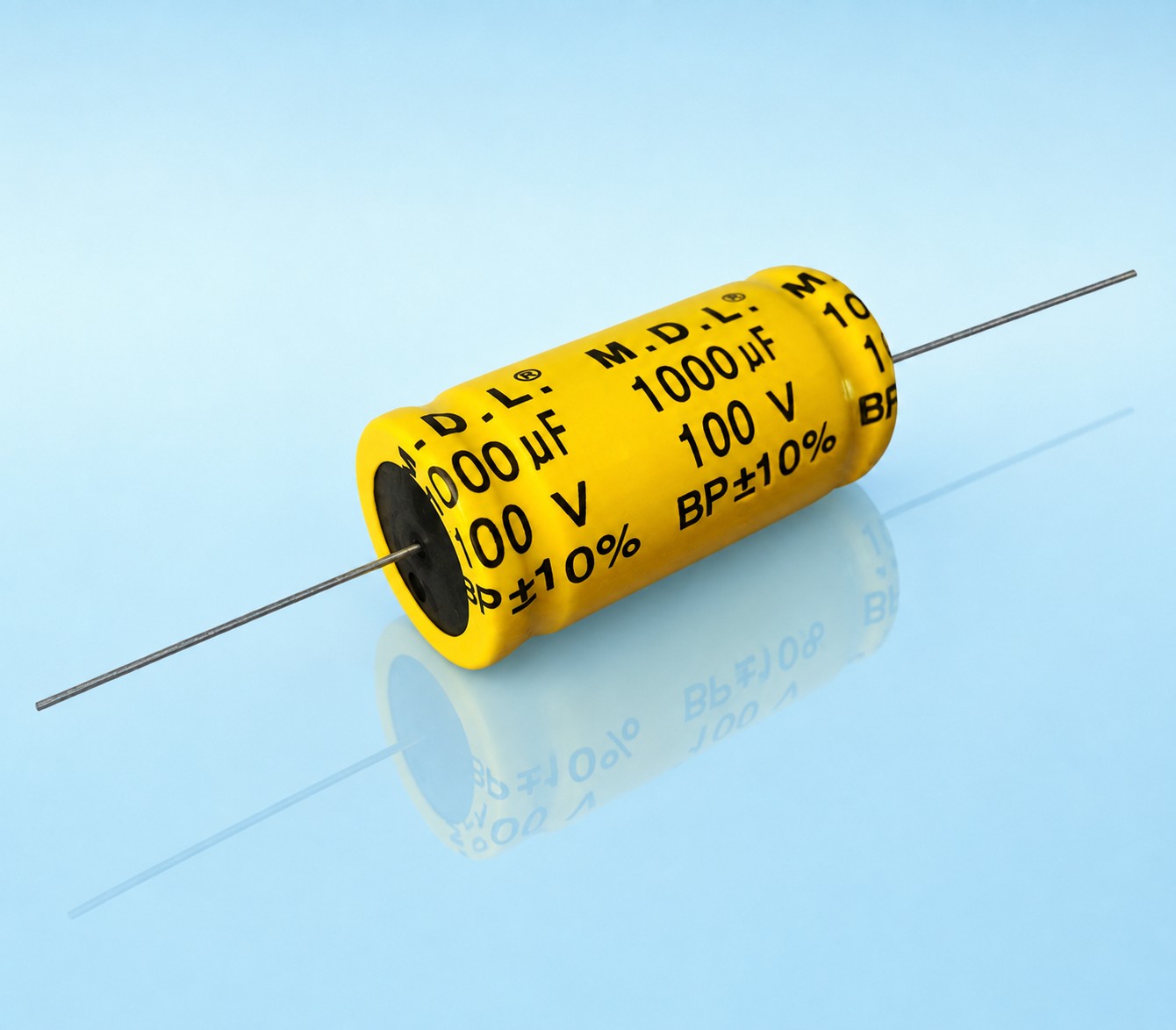

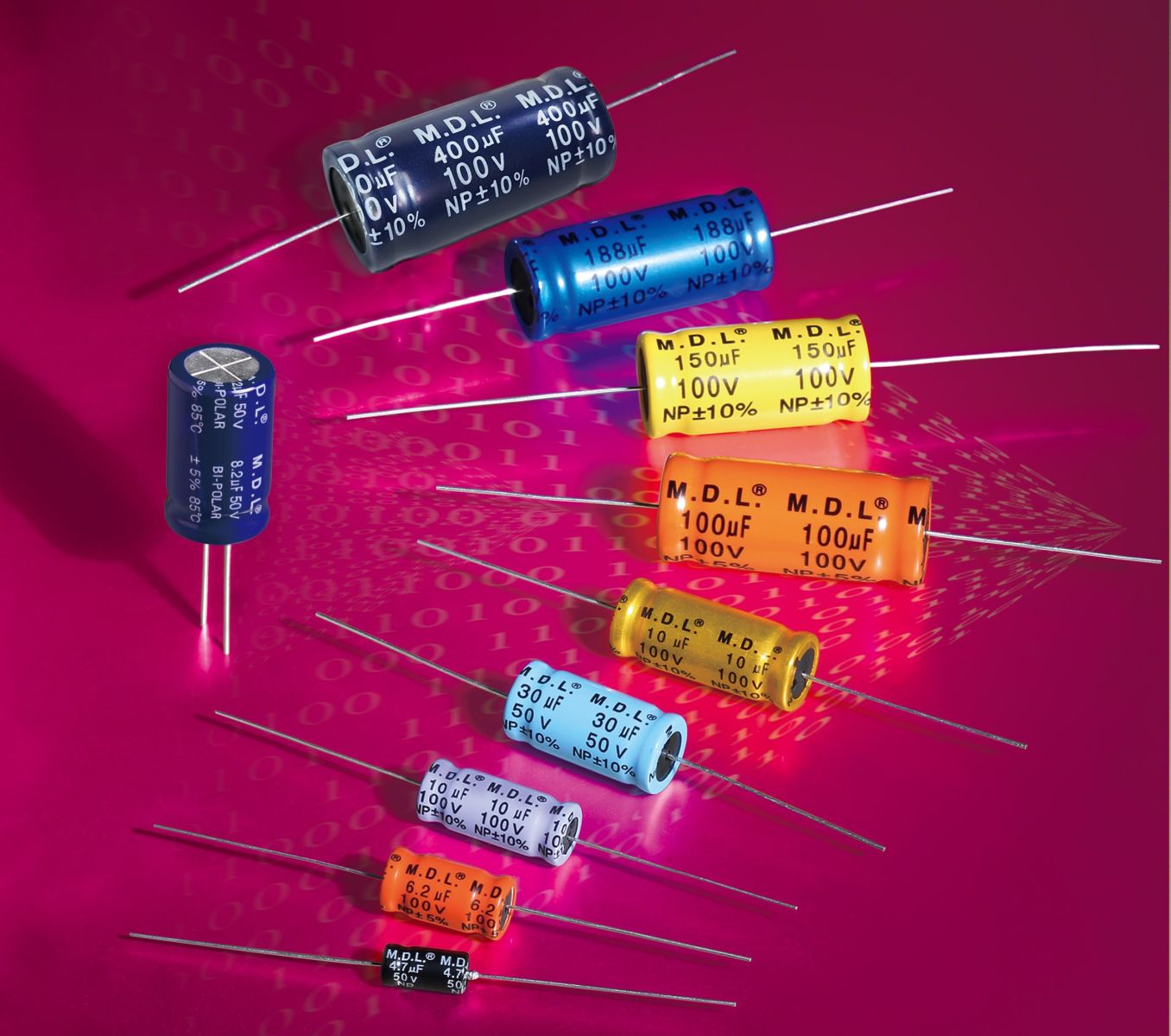

M.D.L. 無極性／雙極性軸向型鋁電解電容器

NP Non-Polar BP Bi-Polar Series AXIAL Type Aluminum Electrolytic Capacitors

如何選擇適合的 DF

DF 越低 = 損耗越低

對於音頻應用而言，較低的 Dissipation Factor（DF，損耗因數） 通常代表較低的電容損耗及較佳的 AC 性能。

M.D.L. 提供不同 DF 等級的 NP / BP 電容器，讓客戶可以依照應用需求，在性能、體積與成本之間選擇適合的平衡。

更低的 DF → 更低的損耗 → 可能需要更大的尺寸 / 更高的成本

較低的 DF 規格可能需要較大的電容器結構，因此可能造成較大的外觀尺寸及較高的成本。

Bi-Polar & Non-Polar ELECTROLYTIC CAPACITORS

無極性／雙極性軸向型鋁電解電容器

SERIES  系列	MAX. D.F.(Dissipation Factor)  損耗因數.損失角	TYPE	RATED WORKING  VOLTAGE RANGE (VDC)  額定工作電壓(VDC)	CAPACITANCE RANGE ( μF)  容量範圍(uF)
P03	47uF50V <3% @ 1KHZ   15uF100V <3% @ 1KHZ	臥式	50V 100V	1.0uF-47uF 1.0uF-15uF
B03	<3% @ 1KHZ	臥式	50V / 100V	1.0uF-100uF

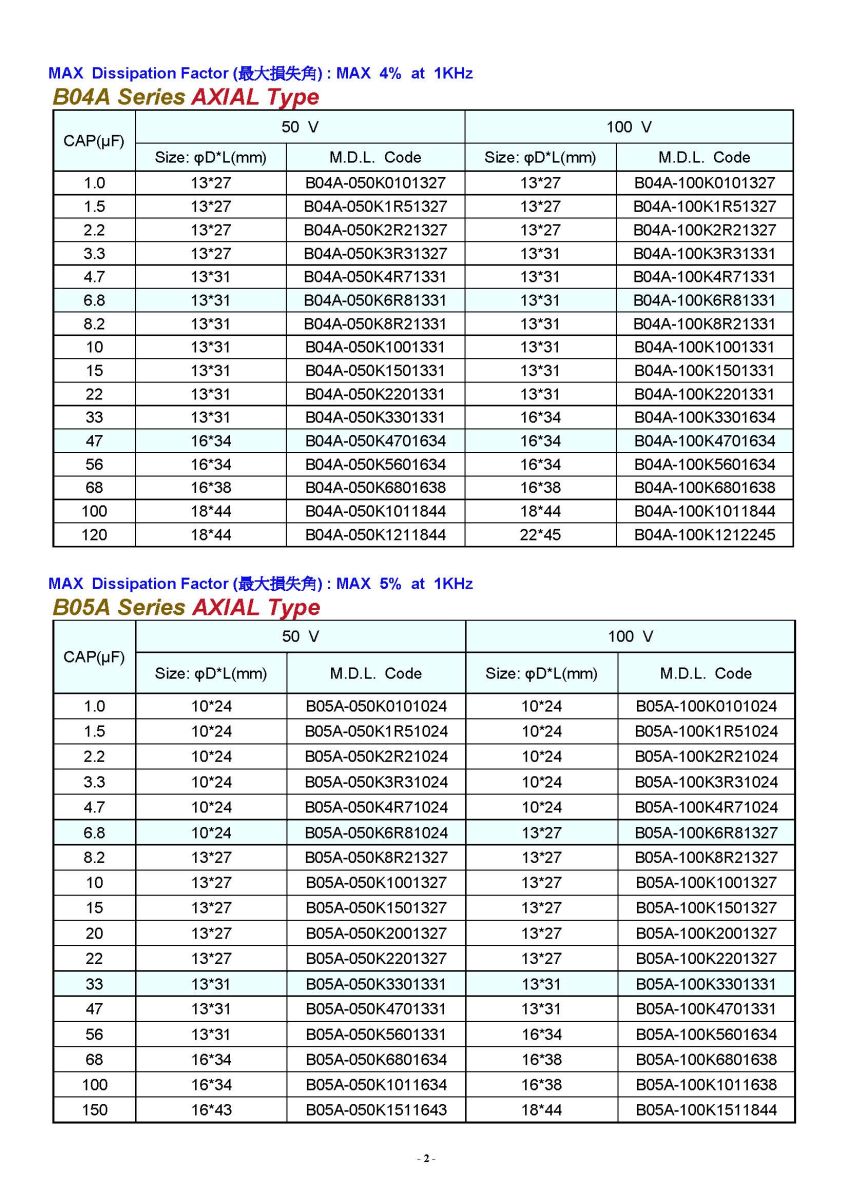

B04	<4% @ 1KHZ	臥式	50V / 100V	1.0uF-120uF
B05	<5% @ 1KHZ	臥式	50V / 100V	1.0uF-150uF

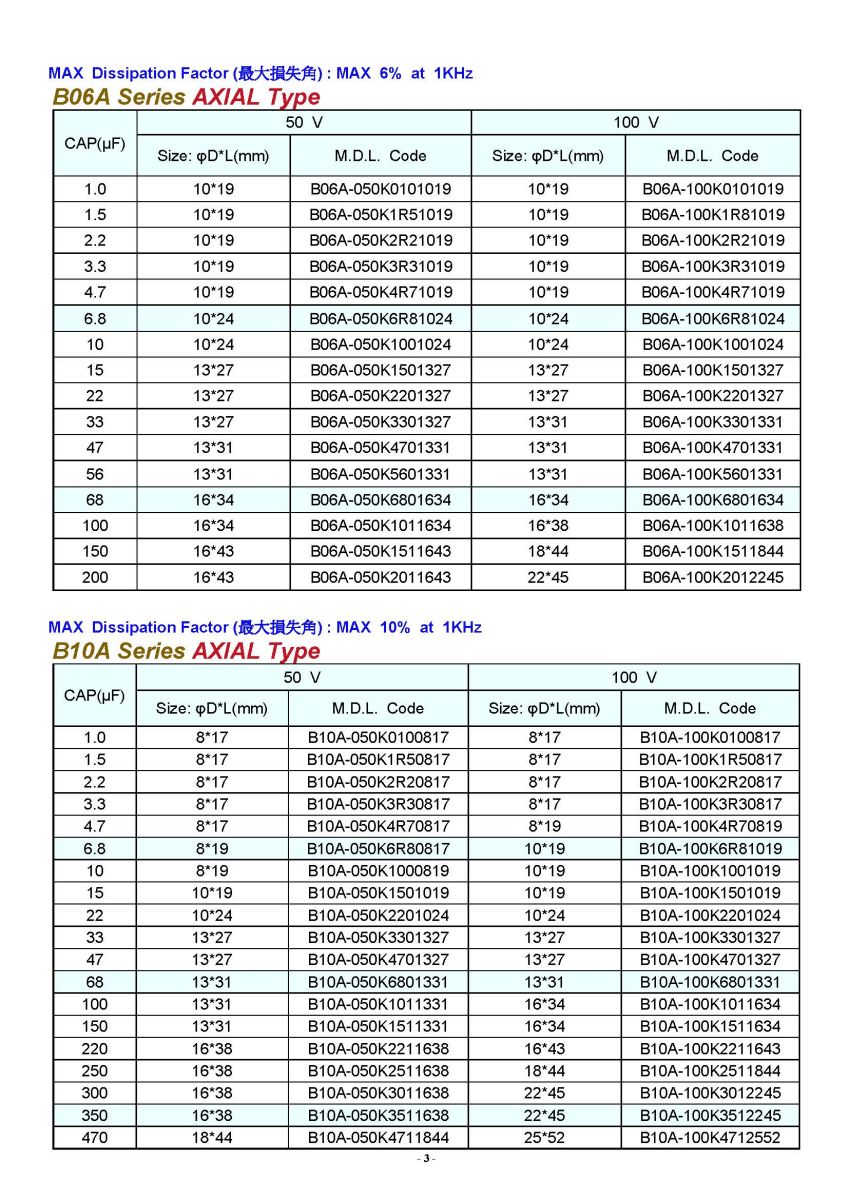

B06	<6% @ 1KHZ	臥式	50V / 100V	1.0uF-200uF

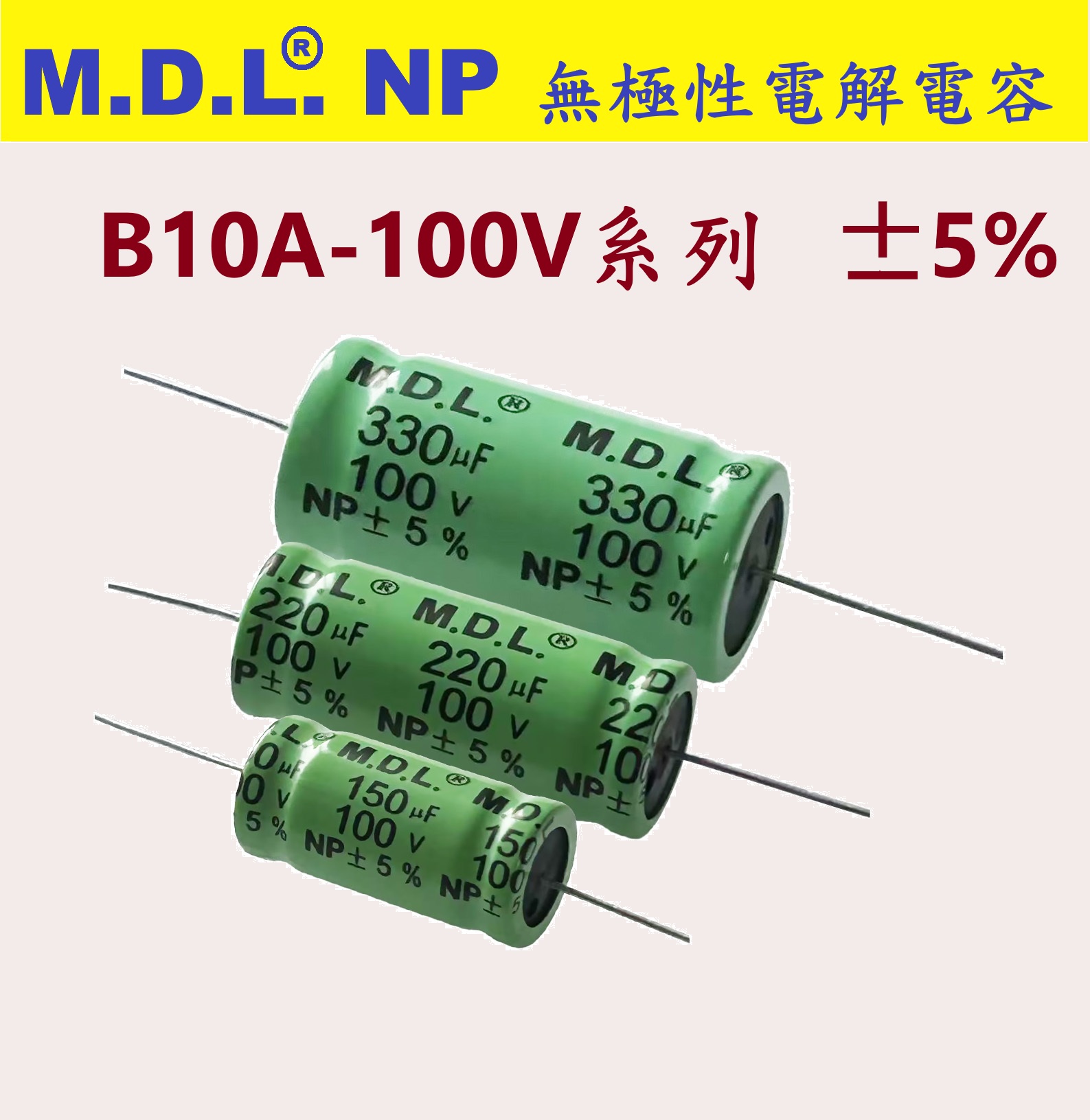

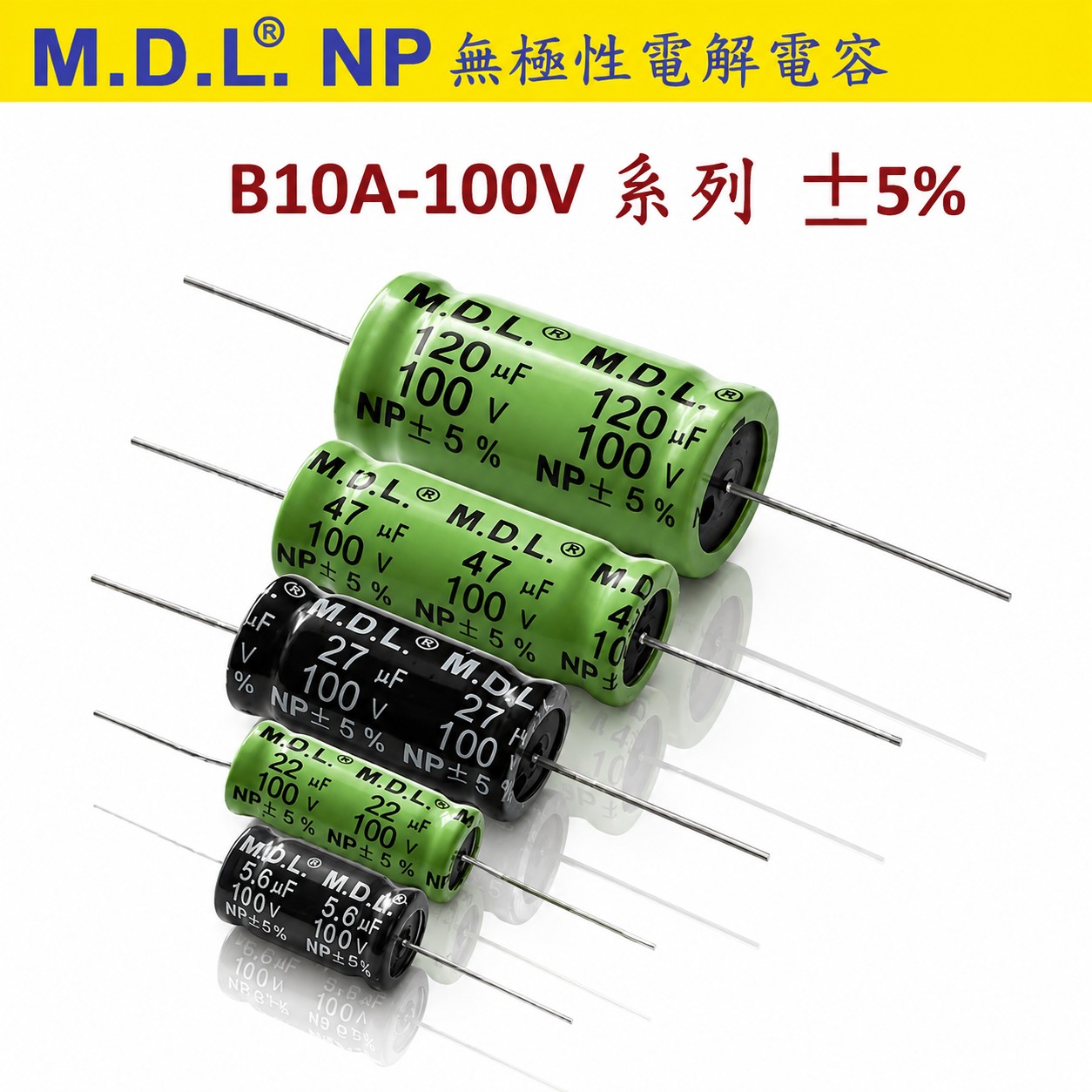

B10	<10% @ 1KHZ	臥式	50V / 100V	1.0uF-470uF

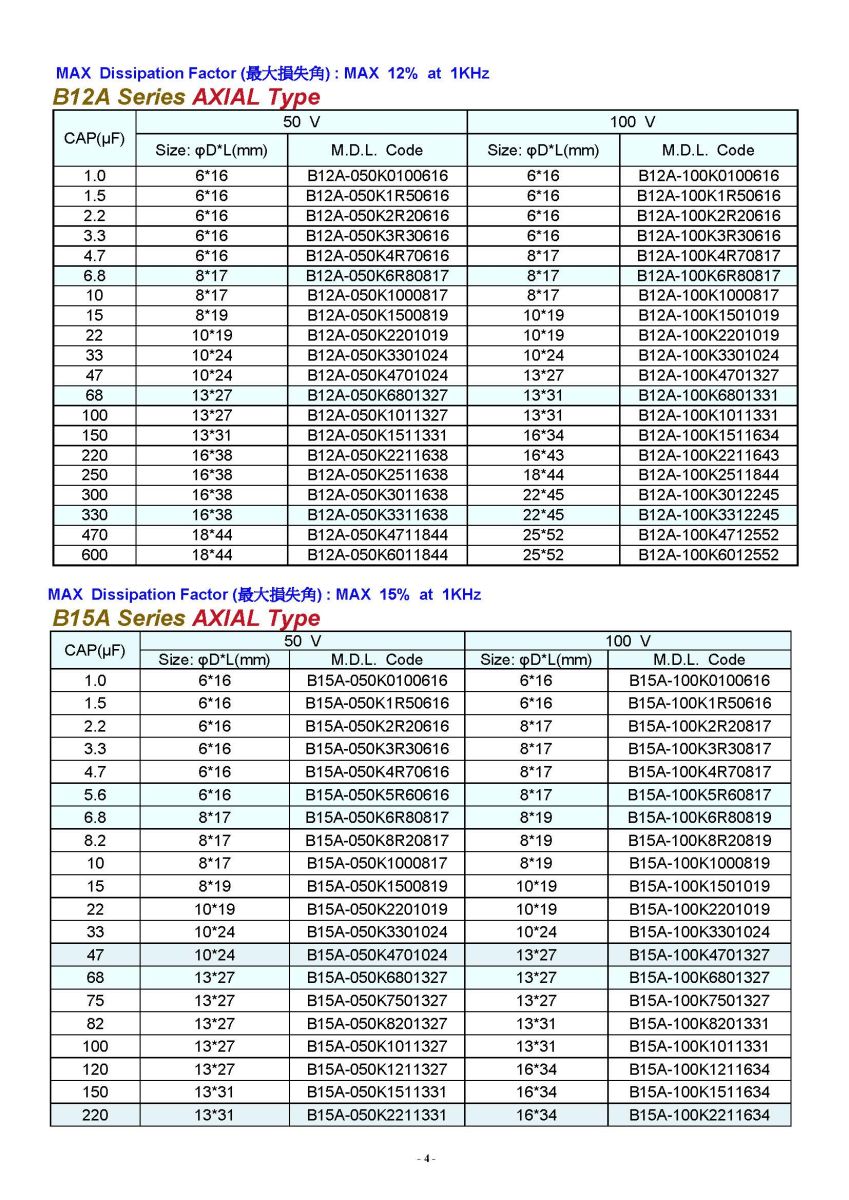

B12	<12% @ 1KHZ	臥式	50V / 100V	1.0uF-500uF

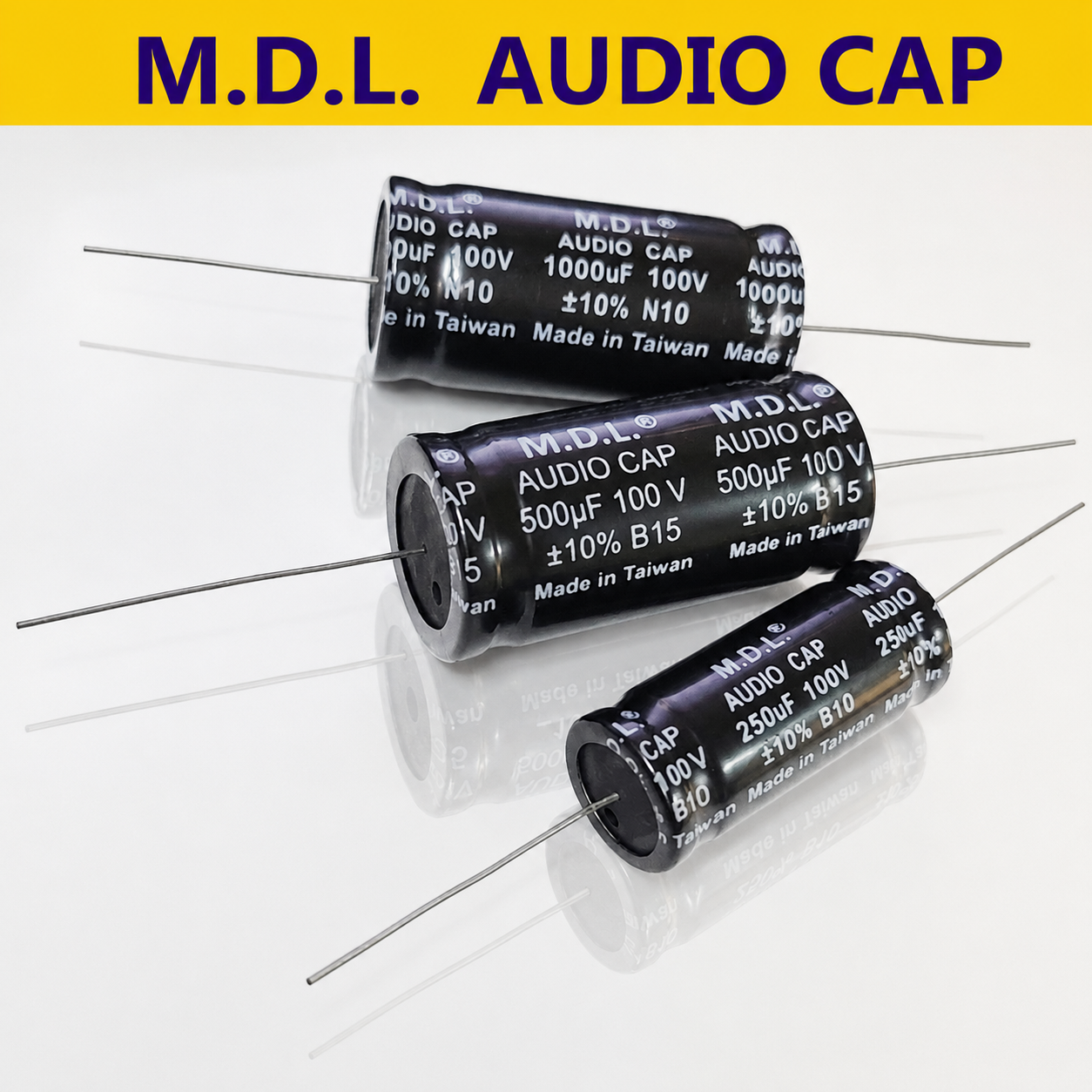

B15	<15% @ 1KHZ	臥式	50V / 100V	1.0uF-600uF
N04	<4% @ 120HZ	臥式	50V / 100V	1.0uF-680uF
N06	<6% @ 120HZ	臥式	50V	1.0uF-2000uF
N06	<6% @ 120HZ	臥式	100V	1.0uF-1000uF
N10	<10% @ 120HZ	臥式	50V	1.0uF-2000uF
N10	<10% @ 120HZ	臥式	100V	1.0uF-1000uF

** 另有各種規格歡迎詢問



** 產品頁規格表之容量/尺寸均為標準值. 如須其它特殊規格請洽詢本公司.

** 為符合Sony SS-00259規定, 鋁電解電容器只能使用PET材質的套管,

     本公司所有電容全部使用PET材質的套管(符合 RoHS規定).

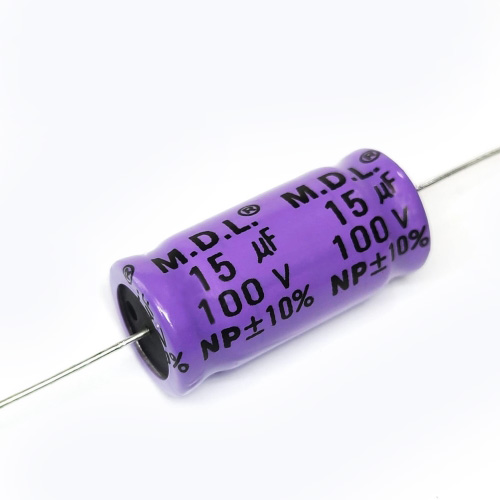

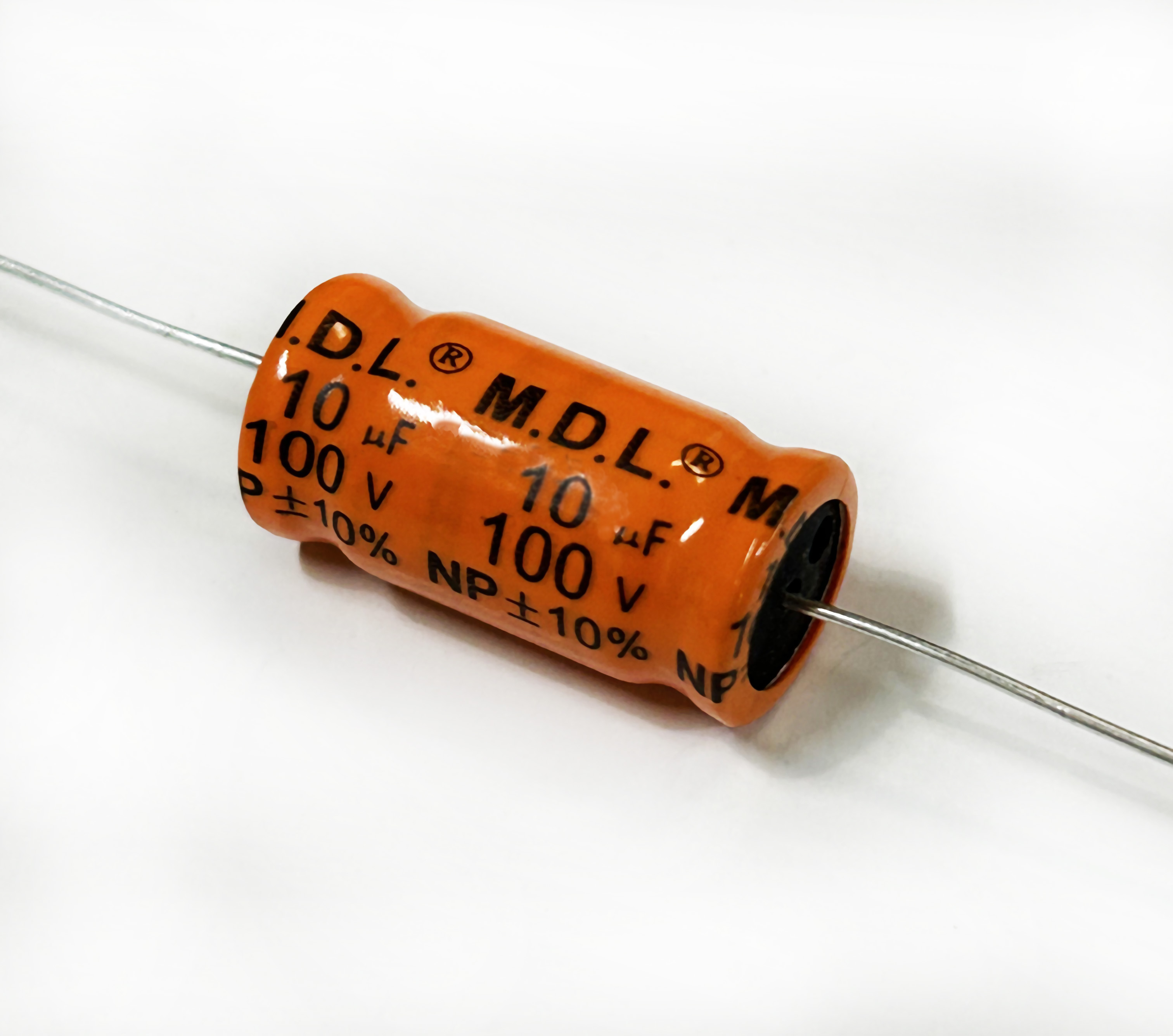

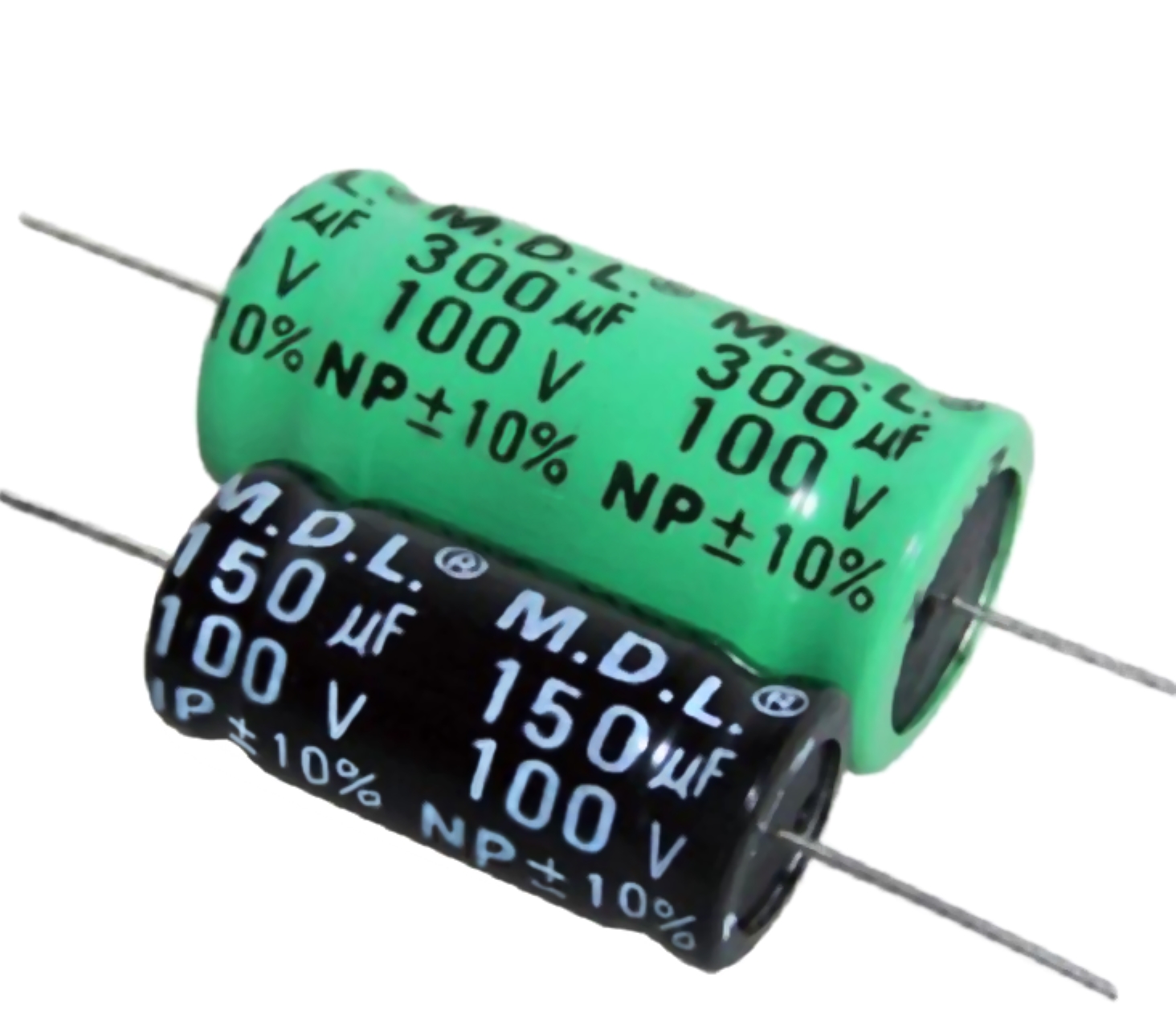

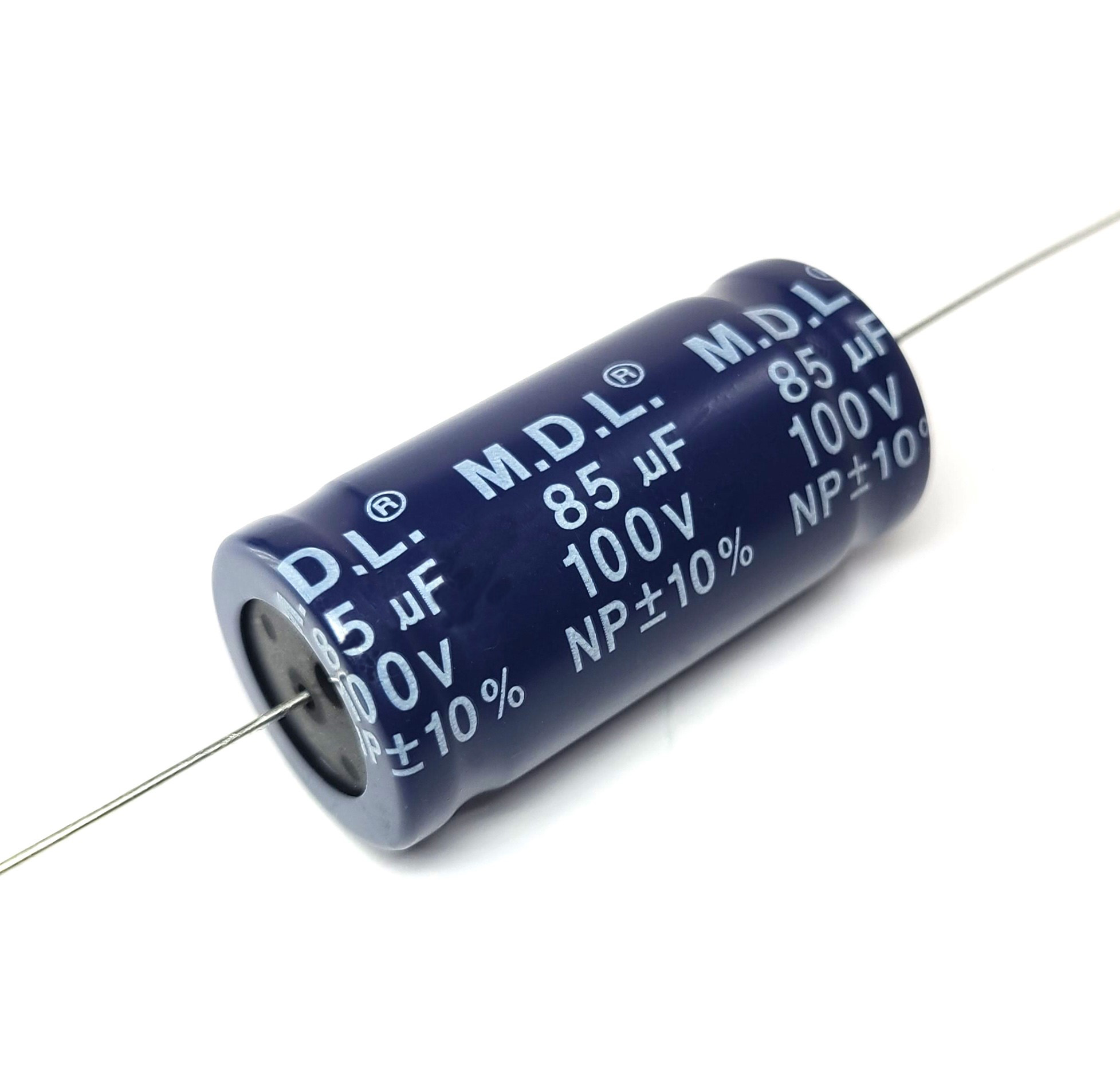

• Non-Polar / Bi-Polar Design
  無極性／雙極性設計，可適用於交流訊號及極性反轉的電路。
• AXIAL Lead Configuration
  軸向引線結構，兩端出線，方便水平安裝及特殊電路配置。
• Designed for Audio Applications
  專為音響及揚聲器應用設計，適用於喇叭分音器及音頻電路。

可按照客戶需求訂製各種特性規格
