MDL 非常小的尺寸NP-BP鋁電解電容器，高音與中音使用

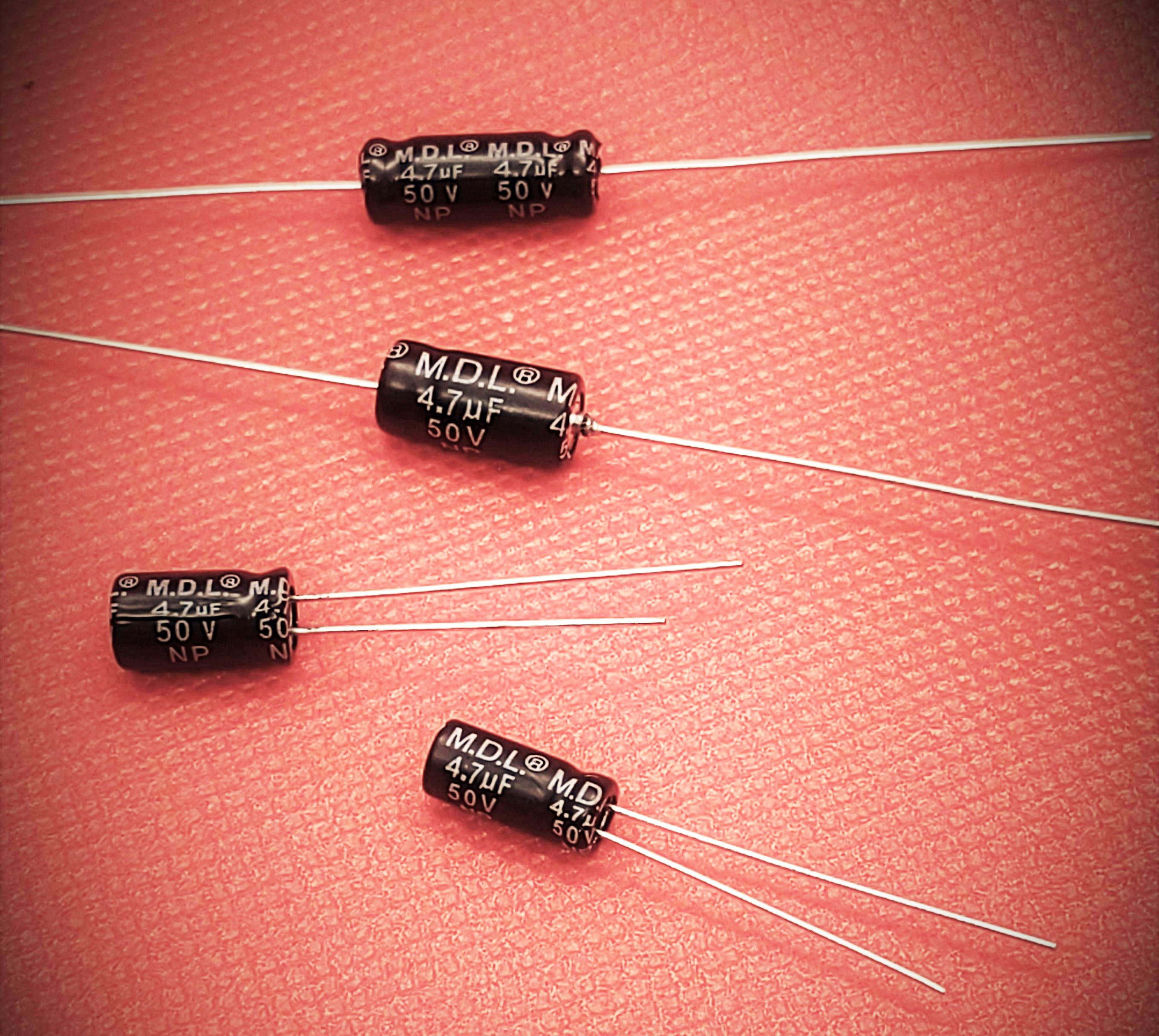

Mini Size NP Non-Polar / BP Bi-Polar Series E-Caps 為小尺寸無極性／雙極性鋁電解電容器，專為需要小型化、安裝靈活及交流訊號應用的電子產品所設計。
產品可提供立式（Radial）與臥式（Axial）等不同引線結構，適合應用於線束、汽車電子、電視機喇叭及其他音響設備，特別適用於空間有限的電路設計。
專為汽車喇叭高音設計。這些高品質電容器將為您帶來卓越的音質，提供清晰細緻的高音表現，讓您的音樂體驗達到新的高峰。
全系列採用日本進口鋁箔製造,品質穩定,特性佳,壽命長
產品主要用於：音訊轉換器和分頻器（部分），音訊放大器，汽車電子產品，揚聲器，喇叭。

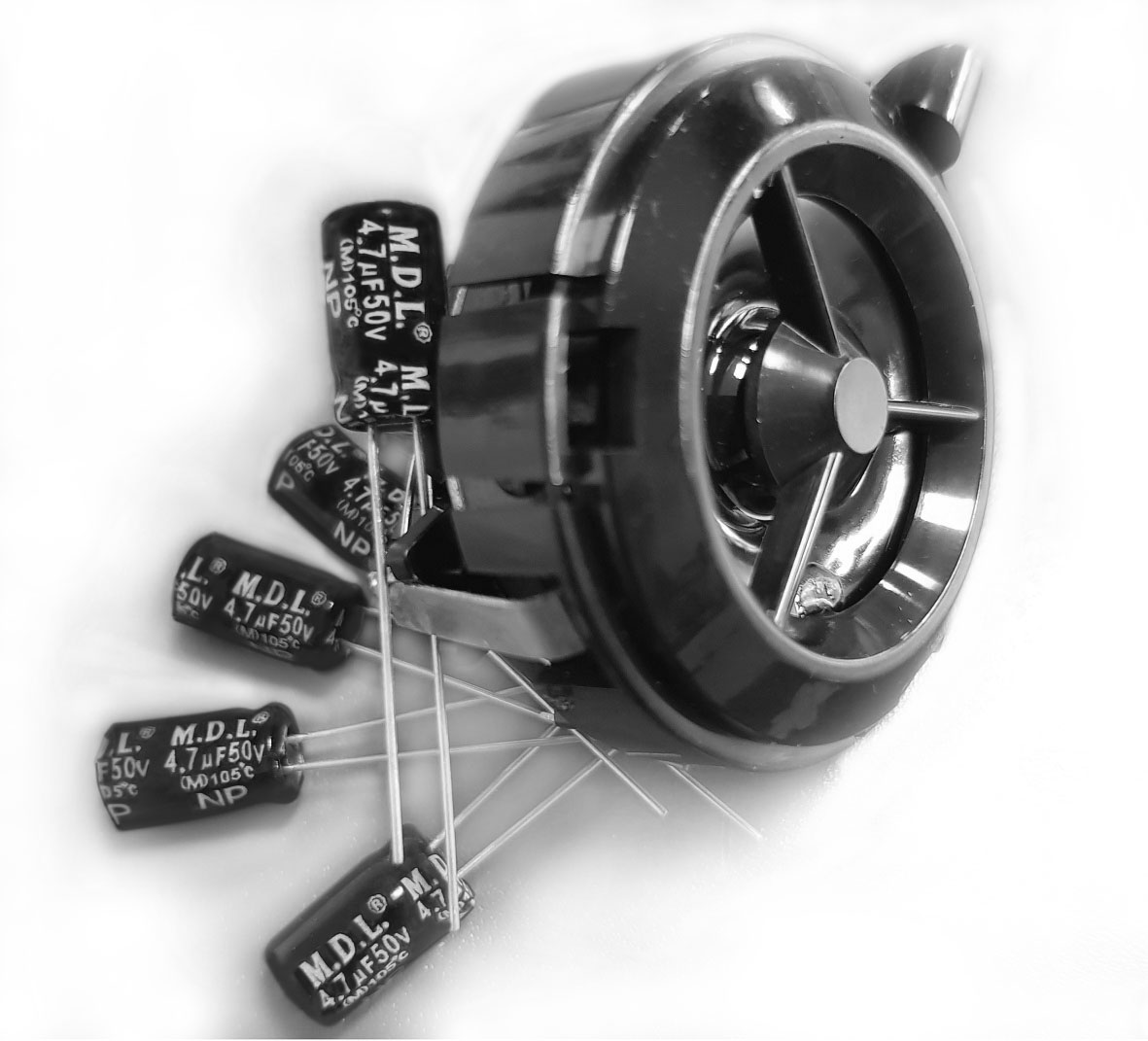

無極性電容器串聯使用高音揚聲器。
- 產品說明
- 產品規格
- 產品特色
產品說明
非常小的尺寸NP-BP無極性鋁電解電容器，高音與中音使用
Mini Size NP Non-Polar / BP Bi-Polar Series 採用鋁箔、電解紙及電解液等材料製造，並針對小型化及無極性應用進行設計。
不同於一般有極性鋁電解電容器，NP／BP 系列具有無極性／雙極性特性，可應用於交流訊號及電壓極性週期性變化的電路，因此廣泛適用於音頻訊號、耦合、濾波及其他交流電路。
本系列提供立式與臥式兩種引線結構，可依產品內部空間、PCB 配置及配線方式選擇適合的安裝形式。小型化的產品尺寸有助於節省安裝空間，特別適合現代電子產品對元件小型化的需求。
主要應用包括汽車線束及電子系統、車用音響、電視機喇叭、揚聲器、音響設備及一般電子產品。在電視機及揚聲器等音頻應用中，可作為音頻耦合、訊號濾波及分音電路中的電容元件。
產品規格
M.D.L. Mini Size Bi-Polar & Non-Polar Electrolytic Capacitors
M.D.L. 小尺寸 無極性／雙極性軸向型鋁電解電容器
|
SERIES 系列 |
MAX. D.F.(Dissipation Factor) 損耗因數.損失角 |
TYPE 形式 |
RATED WORKING 額定工作電壓(VDC) |
CAPACITANCE RANGE ( μF) 容量範圍(uF) |
| B12 | <12% @ 1KHZ | 臥式/立式 | 50V/100V | 1.0uF-220uF |
| B15 | <15% @ 1KHZ | 臥式/立式 | 50V/100V | 1.0uF-220uF |
■ 1) Capacitance Tolerance (容量誤差) : ± 10% ( K ) , or ± 20% ( M ) at 1KHZ
■ 2) Leakage Current (洩漏電流) :
(1) B15R，B15A : MAX. 0.03CV + 3 μ A After 5 minutes application of rated working voltage
(MAX.0.03CV + 3 μ A ，印加額定電壓5分鐘後測定)
(2) B15S : MAX. 0.04CV + 3 μ A After 5 minutes application of rated working voltage
(MAX.0.04CV + 3 μ A ， 印加額定電壓5分鐘後測定)
■ 3) Temp Range (工作溫度範圍 ) : - 40℃ ～ + 105℃
■ 4) Load Life（壽命測試） : After 1,000 hours application of rated voltage at 105 ± 2℃, capacitors meet the characteristics requirement listed at right.（以下數值是在印加額定電壓及105±2℃於1,000小時後測定）
(a) Capacitance change: Within ± 25% of initial (電容量改變 : 不超過± 25%的初始值)
(b) Tan δ:200% or less of initial specified ( 損失角 : 不超過200%的初始值)
(c) Leakage current : Install specified value or less ( 洩漏電流 : 不超過初期規格)
■6) MAX Dissipation Factor (最大損失角): MAX 15% at 1KHz
** 另有各種規格歡迎詢問
產品特色
- Mini Size Design
小尺寸設計，有效節省產品內部安裝空間，適合小型化電子產品。 - Non-Polar / Bi-Polar Construction
無極性／雙極性設計，可應用於交流訊號及極性反轉的電路。 - Radial & Axial Lead Options
同系列可提供立式與臥式引線結構，方便依產品空間及安裝方式選擇。 - Ideal for Wire Harness Applications
適合應用於線束及配線系統，可配合不同產品結構進行安裝。 - Suitable for Automotive Applications
適用於汽車電子、車用音響及相關電子系統。 - For TV Speakers & Audio Equipment
適合電視機喇叭、揚聲器及各類音響設備中的音頻電路。 - Suitable for AC Signal Circuits
適用於音頻耦合、濾波、訊號處理及其他交流訊號電路。 - Flexible Installation
立式與臥式結構可滿足不同的 PCB、線束及產品內部安裝需求。
可按照客戶需求訂製各種特性規格
